Đặc điểm của thùng máy
Thiết kế an toàn
主電氣室採獨立分隔室設計並裝配安全互鎖裝置，ES 與電纜室箱門互鎖控制，
高敏度淹水警報，防爆保護設計，主電路溫溼度監控，外殼接地連續性能 DC30A。
Thấp Carbon Bền Vững
Công ty sản xuất gia công đồng lớn nhất Đài Loan, thay thế nhiều kiểu kết nối xoắn bằng kết nối phẳng, tiết kiệm tiêu thụ năng lượng, đảm bảo chất lượng từ đầu.
Mô đun hóa
Tỷ lệ lỗi lắp ráp giảm xuống mức thấp nhất, tối ưu hóa năng suất.
Thân thiện với người dùng
Thiết kế xe đẩy sử dụng, đơn vị bảo trì có thể nhanh chóng tháo rời và lắp lại, tiết kiệm thời gian bảo trì và chi phí nhân công.
Sản xuất xanh
Lắp ráp không cần hàn, giảm ô nhiễm do hàn, và giảm chi phí thay thế đơn vị,
không cần gia công lại vỏ ngoài.
Tiết kiệm không gian
Thiết kế ngoại hình của thùng máy là gọn gàng và chắc chắn, tiết kiệm không gian của trạm biến áp.
Tiêu chuẩn kỹ thuật
| Mục | Tiêu chuẩn quy định | Đơn vị | Tham số được xác định | |||||
| 1 | Kích thước bảng (W×D×H) | mm | 800(1000)×1910×2530 ※ Chào mừng quý khách đặt hàng theo quy cách đặc biệt |
|||||
| 2 | Số pha (Phase) |
Ph |
3 | |||||
| 3 | Điện áp định mức (Ur) |
kV |
3.3/7.2/12/24 |
|||||
| 4 | Dòng điện định mức (Ir) |
A |
630/ 1250/ 1600/ 2000/ 2500~4000
|
|||||
| 5 | Tần số định mức (fr) |
Hz |
50/60 |
|||||
| 6 | Dòng điện chịu đựng ngắn hạn định mức (mạch chính và mạch nối đất) (Ik) |
kA |
16/25/31.5 |
|||||
| 7 | Khả năng chịu dòng điện đỉnh định mức (đường điện chính và đường nối đất)(Ip) |
kA |
42/65/82 |
|||||
| 8 | Thời gian ngắn mạch định mức (mạch chính và mạch nối đất)(tk) |
s |
3 | |||||
| 9 | Điện áp chịu đựng tần số định mức ngắn hạn (Ud) |
kV |
28/50 |
|||||
| 10 | Khả năng chịu đựng điện áp xung sét (Up) |
|
75/125 |
|||||
| 11 | Lượng điện xả một phần |
pC |
≥100 |
|||||
| 12 | Thiết bị đóng và mở, cùng với các mạch phụ trợ và điều khiển xác định nguồn điện áp (Ua) |
V |
110~220 AC/DC |
|||||
| 13 | Thử nghiệm chống muối phun vỏ ngoài |
Hr |
1000(RN10) |
|||||
| 14 | Cấp độ chịu động đất |
g |
Trục X ≥0.6 Trục Y ≥0.5 Trục Z ≥0.4 (Cấp cao nhất) |
|||||
| 15 | Thử nghiệm hồ quang lỗi bên trong | Thử nghiệm dòng điện điện tử | kA | 16/25/31.5 | ||||
| Thời gian duy trì dòng thử nghiệm điện vòm | s | 0.5/1 | ||||||
| Cấp độ lò xo điện bên trong | - | IAC | ||||||
| Kiểu cách có thể tiếp cận | - | Loại A (F, L, R) | ||||||
| 16 | Đặc tính công tắc nối đất | kA | 25 | |||||
| s | 3 | |||||||
| - | E1/E2 | |||||||
| - | M1/M2 | |||||||
| 17 | Mức độ bảo vệ của vỏ ngoài (IP) Khi cửa hộp đóng/mở |
- | IP4X/IP2X IP45 (loại chịu thời tiết) |
|||||
| 18 | Phòng cách ly có thể tiếp cận | Phòng cách ly máy cắt | Loại điều khiển chéo | |||||
| Phòng cách điện thanh đồng | Loại điều khiển chéo | |||||||
| Phòng cách ly điện | Loại điều khiển chéo | |||||||
| 19 | Tính chất mất liên tục vận chuyển | LSC2B | ||||||
| 20 | Loại vách ngăn | PM | ||||||
| 21 | Cấp độ tương thích điện từ (EMC) | - | 3 | |||||
| 22 | Hiệu suất kết nối nối đất vỏ ngoài (DC30A) | V | 3 | |||||
| 23 | Vật liệu thùng máy | - | Tấm thép mạ kẽm nhôm (không sơn tĩnh điện) | |||||
| 24 | Cửa tủ (trước và sau), đế tủ, chất liệu tấm bít bên/ màu sơn | - | SPHC/RAL7035 (tiêu chuẩn), 5Y7/1 | |||||
Kết cấu khung
CB(DS)+ES
- A. Phòng điều khiển áp suất thấp
- B. Phòng ngắt mạch (có thể lắp CB hoặc DS)
- C. Phòng điều phối
- D. Phòng điện
- E. Phòng dự trữ
- 1. Tấm tên kiêm điều khiển đường dây điện
- 2. Cửa phòng điều khiển hạ áp (SPHC sơn tĩnh điện)
- 3. Đầu nối điều khiển ngắt mạch (vị trí khóa chéo)
- 4. Tay nắm cửa (có thể khóa và niêm phong)
- 5. Tấm chắn an toàn trên dưới (kim loại)
- 6. Xe đẩy máy cắt
- 7. Máy sưởi khử ẩm cho từng ngăn (có thể thêm quạt đối lưu)
- 8. Cửa phòng máy cắt (SPHC sơn tĩnh điện)
- 9. Thân bảng (Thép mạ kẽm nhúng nóng)
- 10. Cửa phòng dự phòng (SPHC sơn)
- 11. Đường dây kim loại điều khiển
- 12. Nắp đậy cầu chì
- 13. Ống xả ngang
- 14. Tấm ngăn phòng xả (bao gồm lỗ bảo trì)
- 15. Cửa sau
- 16. Bộ ống xuyên tường
- 17. Đầu nối tĩnh của cầu dao (mạ bạc)
- 18. Hộp đầu nối cầu dao
- 19. Bộ đo lưu lượng
- 20. Bộ thử điện trở
- 21. Công tắc nối đất
- 22. Dây điện cao áp
- 23. Cửa sau dưới
- 24. Chống sét (Loại ống hợp silicon)
- 25. Vỏ bảo vệ tháp dây điện
- 26. Tấm đáy
- 27. Thanh đồng nối đất ngang
- 28. Cài đặt đế
- 29. Vòng treo
- 30. Thiết bị giảm áp
CB(DS)+PT
- A. Phòng điều khiển áp suất thấp
- B. Phòng ngắt mạch (có thể lắp CB hoặc DS)
- C. Phòng điều phối
- D. Phòng điện
- E. Phòng nén
- 1. Tấm tên kiêm điều khiển đường dây điện
- 2. Cửa phòng điều khiển hạ áp (SPHC sơn tĩnh điện)
- 3. Đầu nối điều khiển ngắt mạch (vị trí khóa chéo)
- 4. Tay nắm cửa (có thể khóa và niêm phong)
- 5. Tấm chắn an toàn trên dưới (kim loại)
- 6. Xe đẩy máy cắt
- 7. Máy sưởi khử ẩm cho từng ngăn (có thể thêm quạt đối lưu)
- 8. Cửa phòng máy cắt (SPHC sơn tĩnh điện)
- 9. Thân bảng (Thép mạ kẽm nhúng nóng)
- 10. Đầu nối điều khiển máy nén
- 11. Xe đẩy máy nén
- 12. Máy nén
- 13. Cửa phòng dự phòng (SPHC sơn)
- 14. Rãnh đi dây kim loại điều khiển
- 15. Bộ chắn cuối
- 16. Thanh cái ngang
- 17. Tấm ngăn phòng xả (bao gồm lỗ bảo trì)
- 18. Cửa sau trên
- 19. Ống bọc tường
- 20. Đầu nối tĩnh của bộ ngắt mạch (mạ bạc)
- 21. Hộp cuối đầu nối của bộ ngắt mạch
- 22. Dụng cụ so sánh dòng
- 23. Dây nung chuyên dụng cho máy nén
- 24. Kiểm tra tụ điện
- 25. Cửa sau dưới
- 26. Tấm đáy
- 27. Thanh đồng nối đất ngang
- 28. Cài đặt đế
- 29. Vòng treo
- 30. Thiết bị giảm áp
Sơ đồ chính diện
Sơ đồ phía sau
- 1. Dùng bảng tên để điều khiển dây điện
- 2. Cửa phòng điều khiển áp suất thấp (sơn SPHC)
- 3. Đầu cắm và ổ cắm điều khiển ngắt mạch (khóa vị trí)
- 4. Cửa đóng mở (Loại cửa lõm chống nổ)
- 5. Bản mô phỏng dây mẹ (tùy chọn)
- 6. Kiểu mẫu nhãn quy cách
- 7. Cửa chống nổ cho phòng ngắt mạch
- 8. Cửa sổ kiểm tra phòng ngắt mạch
- 9. Lỗ thao tác máy cắt (có thể khóa)
- 10. Lỗ định vị xe vận chuyển cầu dao
- 11. Cửa sổ kiểm tra phòng dự phòng
- 12. Cửa phòng dự bị (SPHC sơn tĩnh điện)
- 13. Khoang điều khiển xe nâng (có thể khóa)
- 14. Tay nắm cửa (có thể khóa và niêm phong)
- 15. Nhãn quy định dòng điện định mức của máy cắt
- 16. Thiết bị ngắt mạch khẩn cấp (tùy chọn)
- 17. Khẩn cấp mở khóa cửa chốt cửa
- 18. Lỗ hoạt động công tắc đất (có thể khóa)
- 19. Bộ lưu áp định mức nhãn hiệu
- 20. Cửa phòng dự phòng khóa khẩn cấp
- 21. Khóa điện từ cửa dưới (tùy chọn)
- 22. Cửa sau trên
- 23. Chiếu sáng phòng điện (Tùy chọn)
- 24. Bảng tên và bảng số kiểu
- 25. Cửa sau dưới
- 26. Kiểm tra cửa phòng điện
Câu hỏi thường gặp

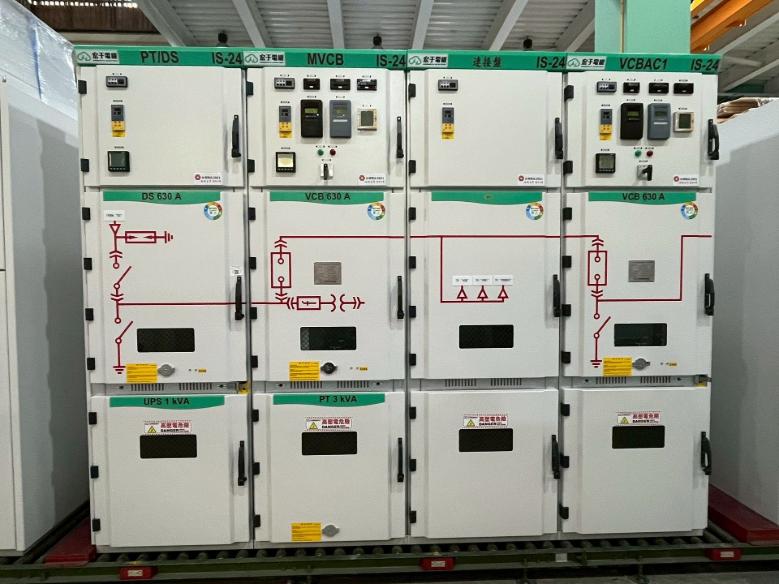

Q1 IS-24 和 IS-06 分別是什麼產品？
A1
IS-24 是智能高壓配電盤（高壓開關裝置及控制設備），適用於高壓配電系統。
IS-06 是智能低壓配電盤（低壓抽屜式配電盤），針對低壓配電需求設計。
這兩款產品皆屬宏于電機的智能配電盤系列，搭配電力雲（iPanel）管理系統，結合 AIoT 概念，具備自我診斷、自動調節控制、預警與負載優化等智慧功能；並可整合雲端管理平台實現遠端監控與能耗分析，進而提升系統安全與效能，模組化與 iPanelCAD 自動繪圖工具也可降低設計與生產成本。
Q2 IS-24 和 IS-06 符合哪些國際標準？
A2
IS-24 符合 IEC 62271-200/CNS 15156-200，並通過國際 ILAC 實驗室及台灣大電力研究試驗中心的型式試驗。
IS-06 符合 IEC 61439-2/CNS 61439-2，同樣通過 ILAC 與台灣大電力研究試驗中心測試。
也與施耐德、三菱、士電等國際品牌合作，整合國際認證零組件，具備出口及跨國專案競爭力。
Q3 IS-24 的技術規格如何？
A3
IS-24 型式試驗認可額定規格為：三相、24 kV、1250 A、短時耐受電流 25 kA × 3 s、60 Hz，採 LSC2B-PM 互鎖控制設計，搭配施耐德 HVX24 斷路器與 Nemie 接地開關。
Q4 IS-06 的容量與適用範圍為何？
A4
IS-06 適用於額定電壓 690 V 以下，額定電流 6300 A 以下，短時耐受電流最高可達 100 kA，為低壓輸配電系統的可靠解決方案。
Q5 Hungyu có áp dụng năng lượng tái tạo không?
A5
是，宏于電機微電網透過智慧能雲端管理系統 iPanel 電力雲，可遠端線上監測電力品質，並搭配太陽能配電盤與綠能整合方案，支援光伏電站及智慧電網，符合 ESG 與淨零碳排趨勢。
Q6Trong tình hình yêu cầu ngày càng nghiêm ngặt về ESG và phát thải carbon, làm thế nào để các sản phẩm này tuân thủ quy định?
A6
宏于電機推出 ECO 低碳配電盤，材料與設計減少碳排，並能透過雲端數據提供碳足跡追蹤，協助企業達成 ESG 與淨零排放目標。
ECO 低碳配電盤採一體成型加工技術，減少用材與碳排放，同時提升結構強度與耐用性，是符合國際低碳趨勢的代表產品。
Q7 Ưu thế của Hongyu trong thiết kế và sản xuất vật dẫn bằng đồng?
A7
Hongyi Electric đã sáng tạo công nghệ xoay lệch trục, có thể giảm hiệu quả việc ghép nối vật liệu, từ đó giảm chi phí sản xuất và chi phí vật liệu, nâng cao hiệu suất làm việc, thực hiện bảo vệ môi trường carbon thấp, đáp ứng chính sách giảm carbon.
Ngoài ra, các thành phần dẫn điện như dây đồng mềm và tấm đồng mềm đều có thể tùy chỉnh, có tính dẫn điện tốt, tản nhiệt nhanh, ứng dụng rộng rãi trong bảng điện cao áp và thấp áp và công trình điện.
Q8 工廠已有配電設備了，為什麼還需要升級到 IS-24 或 IS-06？
A8
因傳統配電盤只能「被動供電」，而 IS 系列配電盤結合智慧監控、預警與遠端管理，能提早發現異常，降低停電與設備損壞的風險，避免停工損失，特別適用於半導體、醫療、綠能、工業場域等高要求應用。
Q9 Dòng IS giúp tôi giảm chi phí điện năng như thế nào trong khía cạnh tiết kiệm năng lượng?
A5
IS-24 與 IS-06 搭載智慧能源雲端管理系統 iPanel 電力雲，可即時監控用電狀況、分析尖峰負載，並提出最佳化建議，幫助使用者調整用電行為、節省電費。
Q10 Làm thế nào để tránh tình trạng kỹ thuật viên không quen thuộc với bảng điện thông minh?
A5
IS 系列介面友善，搭配觸控螢幕與雲端 APP，就像使用智慧家電一樣直覺；同時宏于電機提供完整教育訓練與維運支援，降低學習成本。
