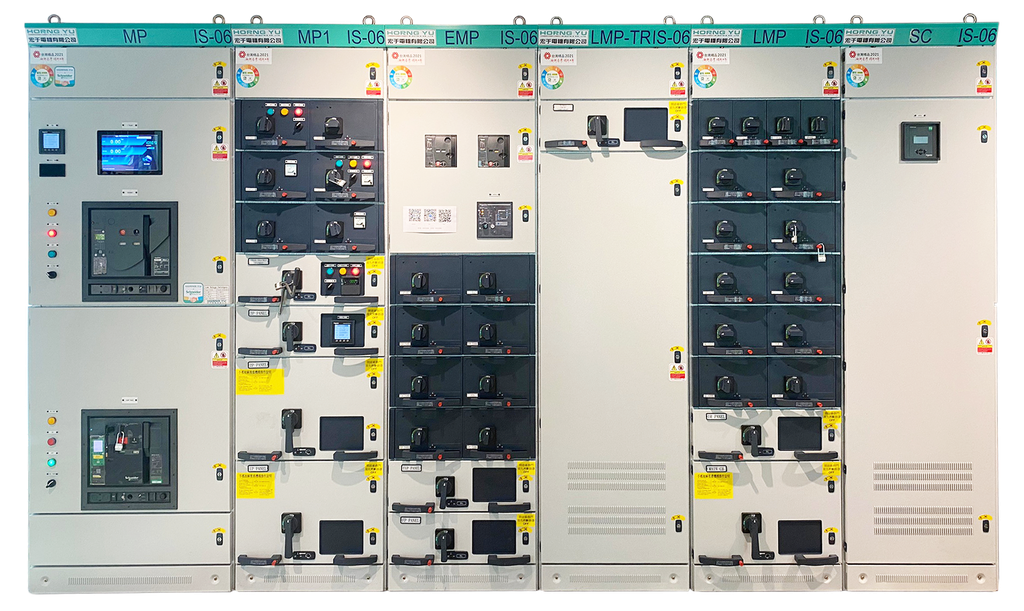

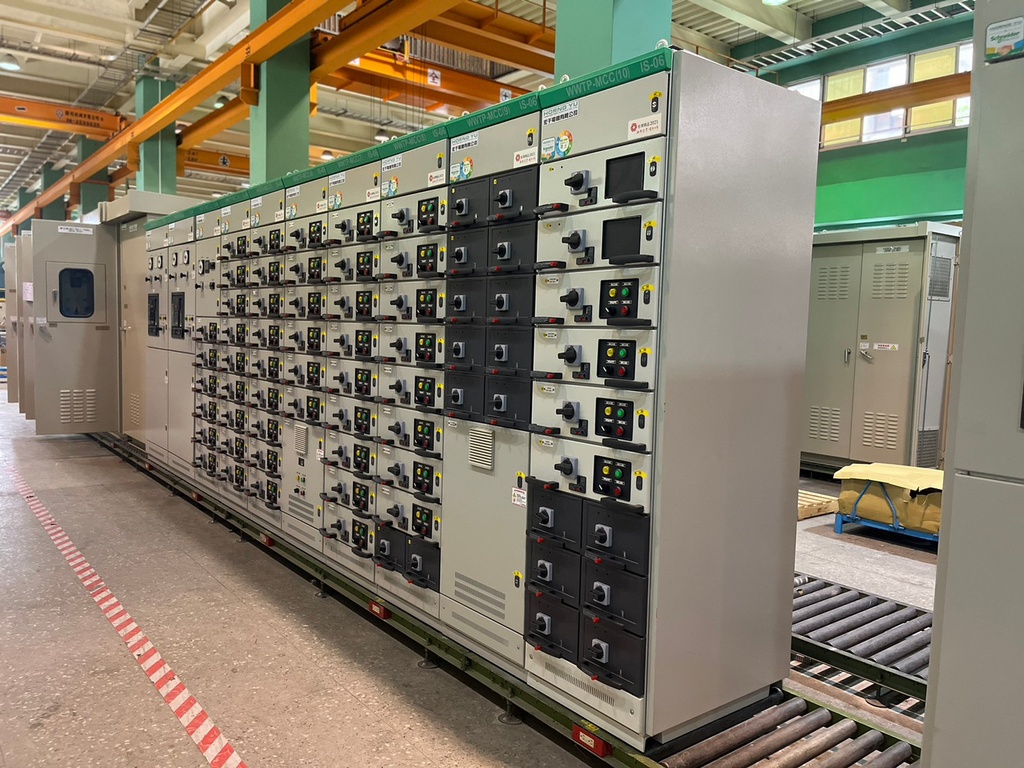

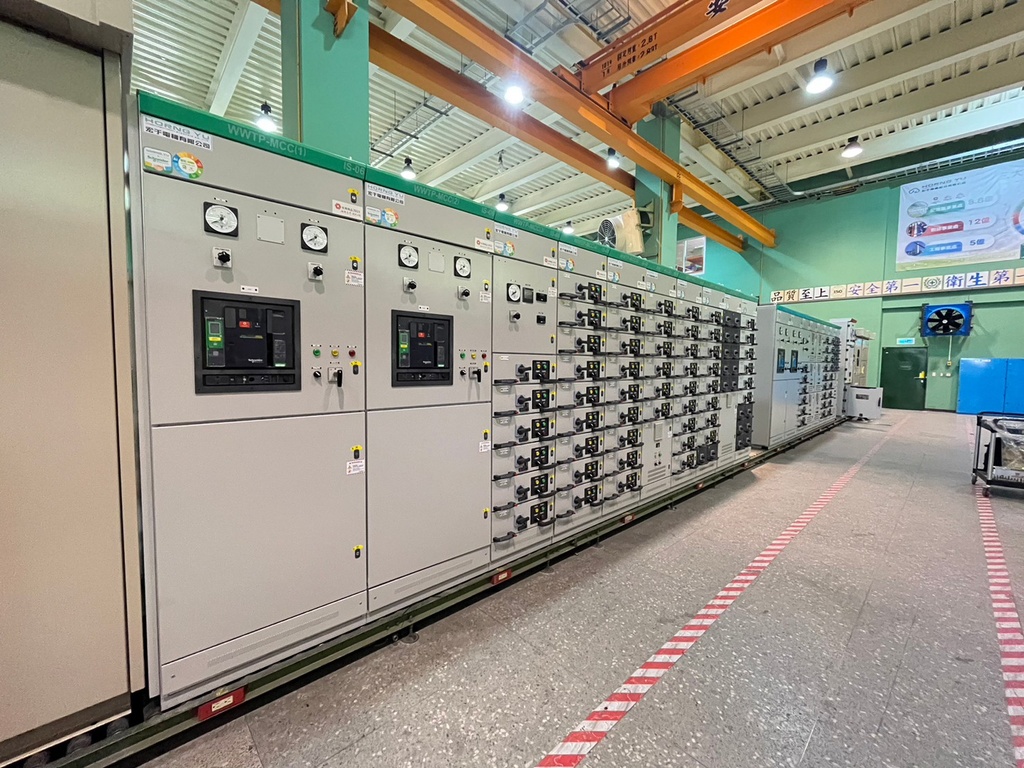

IS-06智能低壓配電盤

IS-06 低電壓開關裝置及控制裝置，適用於交流額定，電壓不超過1,000V或直流額定電壓不超過1,500V之組裝品，額定電流6300A以下之三相交流電力系統，作為電力的傳輸與分配，並對電路執行控制、監測及保護。
經過國際ILAC實驗室型式試驗合格，具有完善及可靠的模組設計，單元組合靈活方便，為電力系統提供更加安全的用電環境，是輸配電系統的首選方案。

聯絡我們

櫃體特色

▪主迴路及控制迴路為100%全抽式，實現快速汰換，單體更換無須停電。

▪主電路插頭彈片採用不銹鋼材質，機械強度高，可承受多次使用插拔使用。

▪手拉式及手搖式推進機構，使抽屜單元輕鬆省力做維修更換。

▪主電路插頭採用銅片疊片式，每組有獨立觸頭彈片，耐受過載電流能力強。

▪每個單元抽屜具有互鎖機構，分別有分離、試驗、連接位置顯示。

▪控制插接件將兩排接線端上下分開，接線與出線不干涉，接線更方便美觀。

▪儀表面板採開門式空心結構，方便接線、器具安裝及檢測。

▪單元抽屜均有導向定位功能，確保抽屜移動到定位無異常，抽出互換零故障。

產品規格

模組化單元變電站

項次	應用類別	單位	額定參數
1	符合標準	-	CNS 15783-1、CNS61439-2、IEC 61439-1/2
2	額定運轉電壓Uₑ	V	≦1000V DC1500V
3	額定頻率Fₙ	Hz	50/60
4	額定絕緣電壓Uᵢ	V	≦2200
5	額定耐衝擊電壓Uᵢₘₚ	kV	≦12
6	主匯流排額定電流ⁱnA(水平匯流排)	A	≦630/800/1000/1250/1600/2000/ 2500/3000/3200/4000/5000/6300
7	抽屜單元垂直匯流排ⁱnA	A	≦1800
8	額定短時間耐電流kA	kA	≦100
9	額定峰值耐電流kA	kA	≦220
10	應用類型	Class	抽出式
11	外殼之保護等級ⁱp箱門關閉時/箱門大開時	Class	≦IP4X/IP2X
12	分隔刑式	Class	Form 2a/2b、3a/3b、4a/4b
13	進出現方式	Class	上/下
14	箱門顏色(靜電粉體烤漆)	Class	RAL 7035(標準)
15	箱體材質	Class	鍍鋁鋅鋼板(門板SPHC烤漆)
16	外型尺寸(mm)	mm	高度2250(含底座) 寬度600/800/1000/1200 深度800/1000/1200 (深度含箱門需加48mm)
17	安裝類型	Class	屋內型
18	海拔高度	m	≦2000

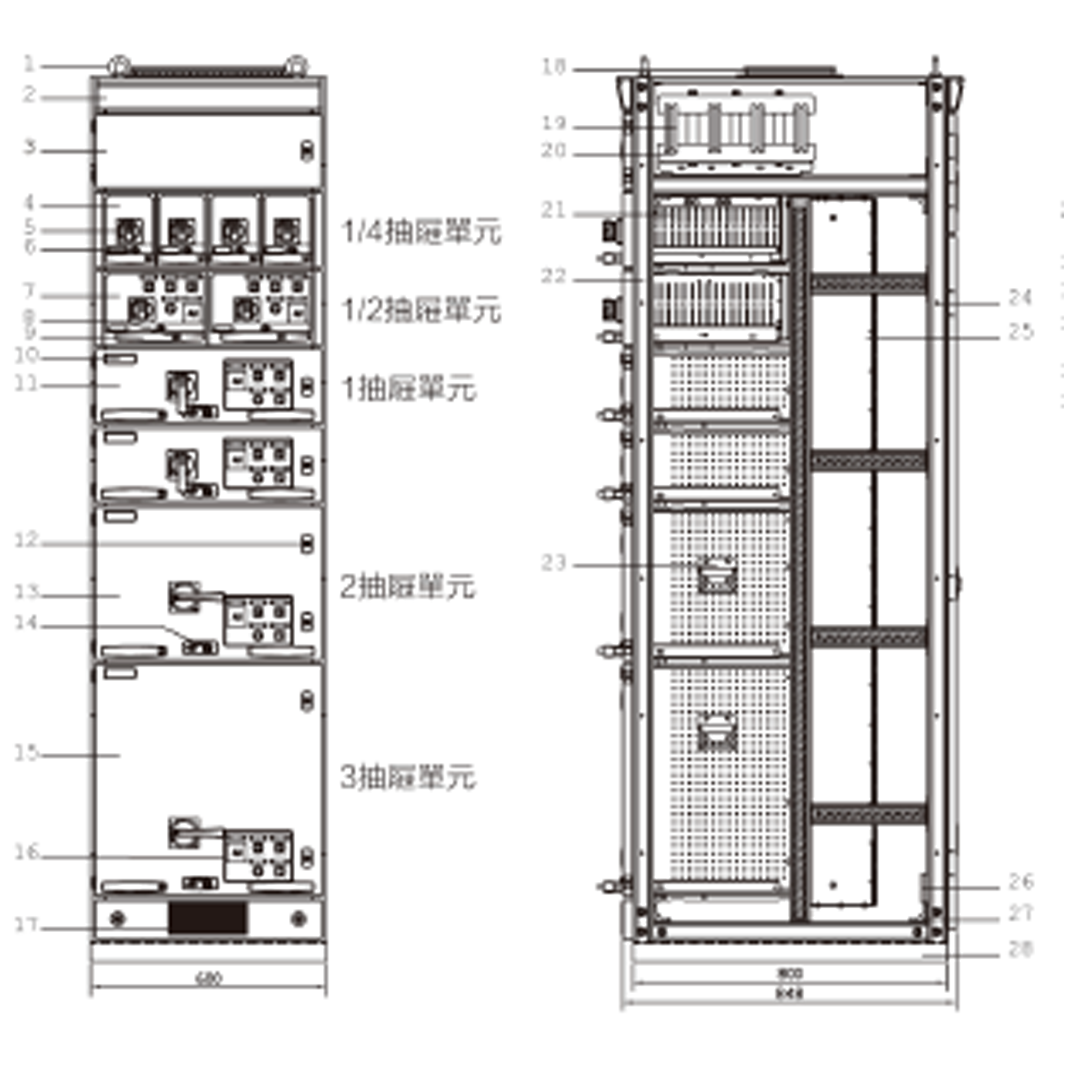

櫃體結構

抽屜式開關櫃

外前視內側視

1.吊環
2.眉頭(標示製造商/盤名/型號)
3.前匯流排檢視門
4.1/4抽屜單元(200H)
5.斷路器操作把手可掛鎖 4位置式 (ON TRIP OFF RESET)
6.抽屜位置指示三位置式 (OPEN DISCONNECTED CLOSE)
7.1/2抽屜單元(200H)
8.抽屜位置解鎖按鈕
9.抽屜推進出把手
10.負載名稱標示牌
11.1抽屜單元(200H)
12.門鎖(1單元以上才有)
13.2抽屜單元(400H)
14.抽屜搖進出式操作孔
15.3抽屜單元(600H)
16.控制單元安裝板活動可掀可拆 (1單元以上)
17.前下防塵通風孔

18.盤頂防塵通風孔
19.水平匯流排
20.水平匯流排絕緣支撐架
21.抽屜單元側面 (每種單元均有通風孔)
22.全封閉口字型骨架(11折彎強化)
23.抽屜單元取手(400H以上才有)
24.相鄰盤結合孔
25.垂直匯流排隔間
26.接地匯流排固定片
27.水平垂直骨架搭接補強件
28.底座(選配)
29.1/4抽屜單元外部控制端子台x4

正視圖

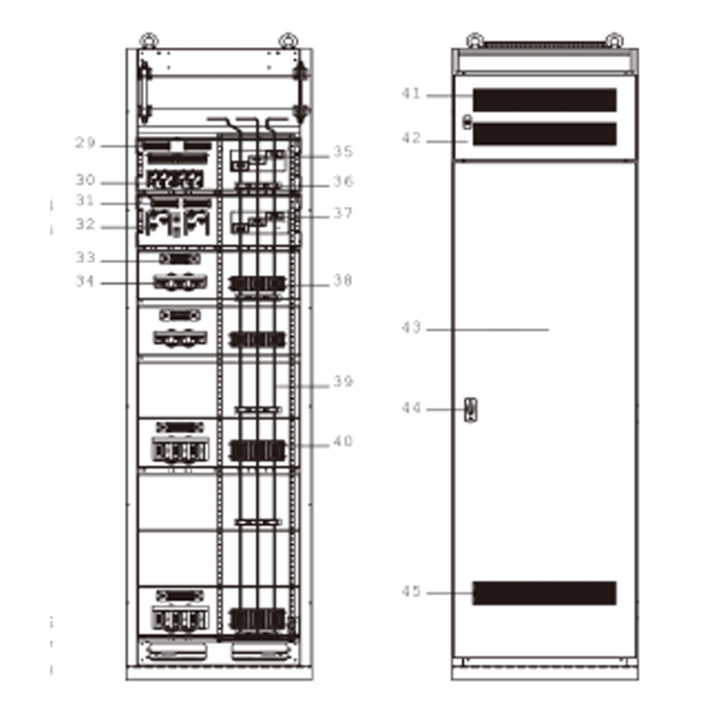

內背視外背視

30.1/4抽屜單元負載端子台x4
31.1/2抽屜單元外部控制端子台x2
32.1/2抽屜單元負載端子台x2
33.抽屜單元外部控制端子台
34.抽屜單元負載端子台
35.1/4抽屜單元4合1電源夾
36.垂直匯流排絕緣夾
37.1/2抽屜單元2合1電源夾
38.1抽屜單元電源夾(最大250AT)
39.垂直匯流排(最大120x6t)
40.2抽屜單元以上電源夾(最大630AT)
41.後上防塵通風孔
42.後匯流排檢視門
43.後門
44.後門鎖
45.後下防塵通風孔

常見問題

Q1 IS-24 和IS-06分別是什麼產品？

IS-24是智能高壓配電盤（高壓開關裝置及控制設備），適用於高壓配電系統。
IS-06是智能低壓抽屜式配電盤，針對低壓配電需求設計。
這兩款產品皆屬宏于電機的智能配電盤系列，搭配電力雲（iPanel）管理系統，結合AIoT概念，具備自我診斷、自動調節控制、預警與負載優化等智慧功能；並可整合雲端管理平台實現遠端監控與IoT能耗分析，進而提升系統安全與效能，模組化與iPanelCad自動繪圖工具也可降低設計與生產成本。

Q2 IS-24和IS-06符合哪些國際標準？

A2
IS-24符合IEC 62271-200/CNS 15156-200，並通過國際ILAC實驗室及台灣大電力研究試驗中心的型式試驗。
IS-06符合IEC 61439-2/CNS 61439-2，同樣通過ILAC與台灣大電力研究試驗中心測試。
也與施耐德、三菱、士電等國際品牌合作，整合國際認證零組件，具備出口及跨國專案競爭力。
