安全
- 提升配電盤的安全及可靠性，防止人員操作時所造成之傷害風險。
成本
- 實現變電站配電盤無人值守（或少人值班），節約人力資源，降低企業成本。
效率
- 強化企業單位電力能耗及用電成本統計功能，提高用電管理效率。
預警
- 對潛在的配電盤事故進行預警，便於及時處理以避免事故發生。
訊息
- 電力系統出現異常時可及時了解故障訊息，減少故障的處理時間及停電時間。
分析
- 配電盤的運轉情況可以用報表或圖形方式顯示，進行日報或月報分析。
維護
- 根據系統設備運轉的記錄數據和情況，有效制定設備維護計劃，減少維修成本。
優化
- 配電盤通過歷史記錄的電力參數，可在供配電系統內均衡負載使優化能耗分配。
遙控
- 配電盤運轉時遭遇天災和不可避免之災害時，可設定權限及時遠端APP遙控切離。
數據
- 雲端記錄可實現電力系統數據資源共享，為企業現代化管理提供更可靠之電力數據平台。
| 項目 | 智能配電盤監控項目 | 設備 |
|---|---|---|
| 電力參數 | 電壓、電流、頻率 | 數位電表 |
| 有效功率、視在功率、無效功率 | 數位電表 | |
| 有效電量、無效電量、需量 | 數位電表 | |
| 功率因數、電壓諧波、電流諧波 | 數位電表 | |
| 其他電力參數 | 數位電表 | |
| 控制參數 | 斷路器運行及故障跳脫狀態 | DIO控制器 |
| 斷路器電流故障訊息(50/51、50N/51N) | 保護電驛 | |
| 斷路器電壓故障訊息(27/59) | 保護電驛 | |
| 斷路器自動復閉訊息(79) | 自動復閉器 | |
| 隔離開關/比壓器台車/接地開關狀態 | DIO控制器 | |
| 其他控制參數 | 控制器 | |
| 安全參數 | 斷路器觸頭、電纜頭、主銅排接續處熱點溫度 | 無線測溫裝置 |
| 局部放電參數 | 無線測溫裝置 | |
| 分隔室溫濕度 | 溫濕度偵測器 | |
| 變電站環境溫濕度 | 溫濕度偵測器 | |
| 電容器表面溫度 | 溫度偵測器 | |
| 電抗器鐵芯溫度 | 溫度偵測器 | |
| 變壓器鐵芯溫度 | 49電驛 | |
| 電容器訊息(電容衰減值、在線容量、投入次數等) | 功因調整器 | |
| UPS訊息(電池容量、剩餘時間等) | 不斷電系統 | |
| 其他安全參數 | 感測器 |

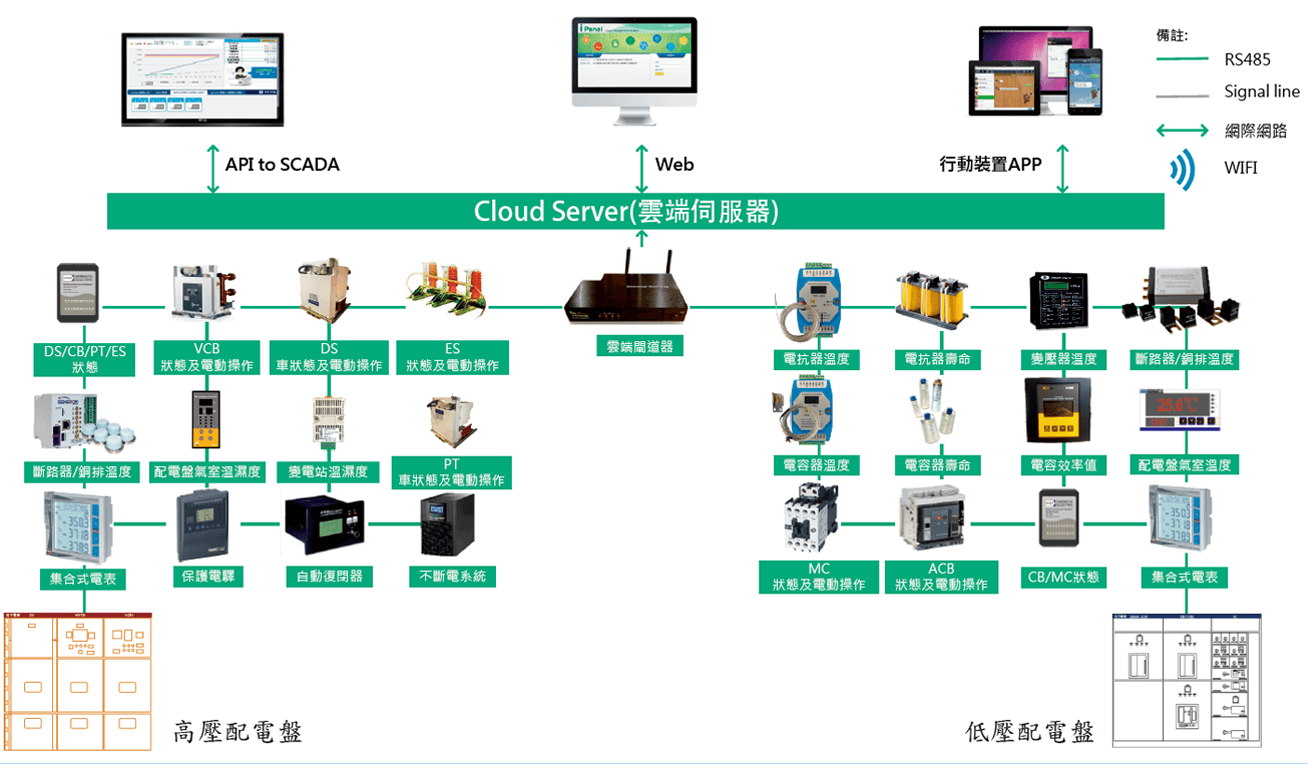

系統架構
手持裝置操作介面(APP)

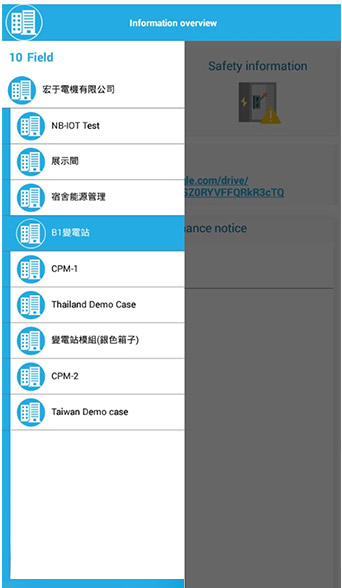

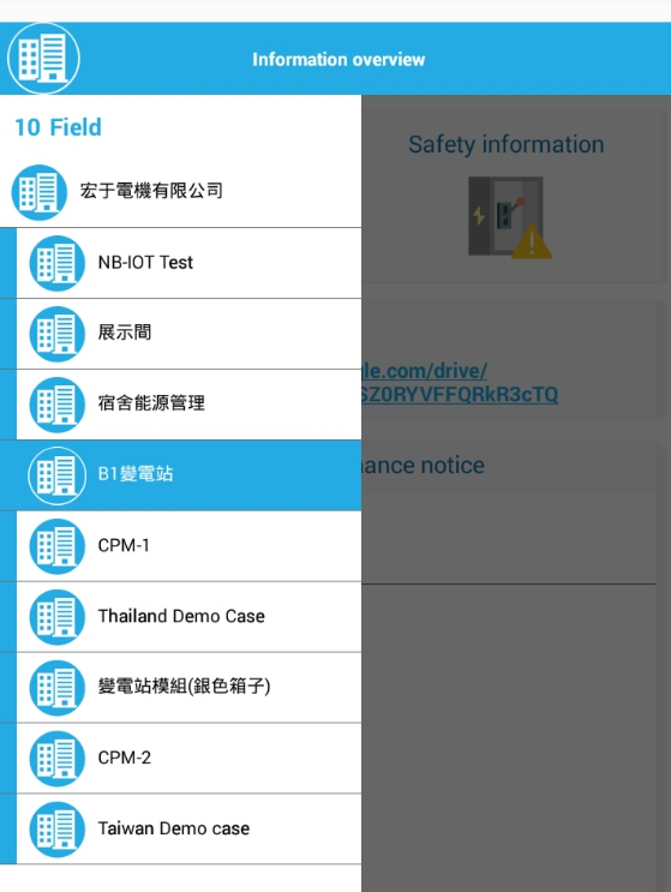

場域選擇

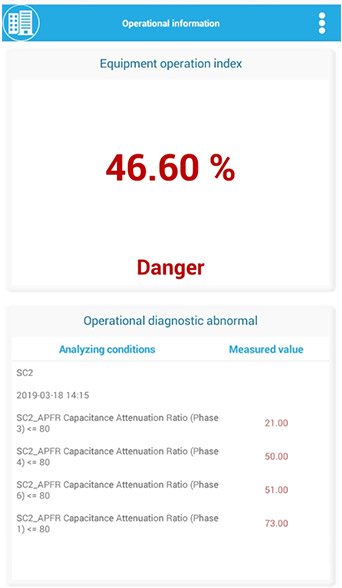

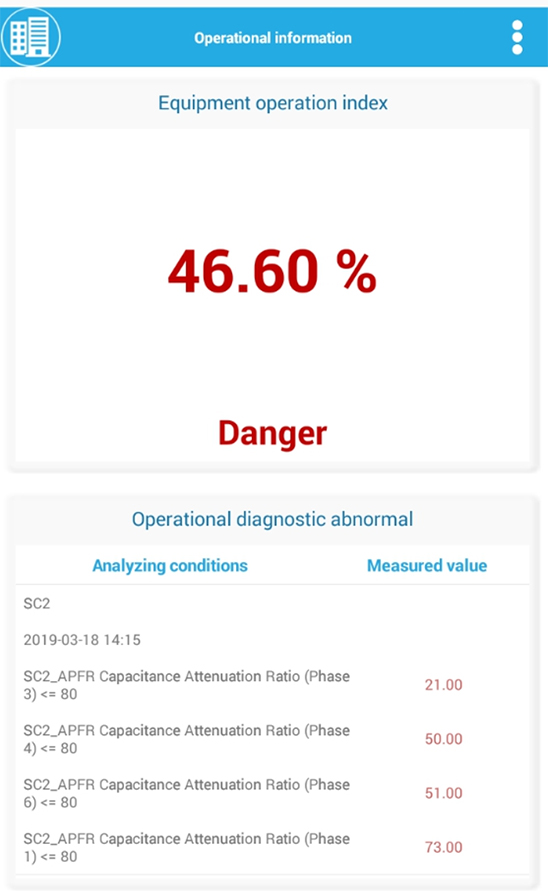

健康度診斷
盤名分類

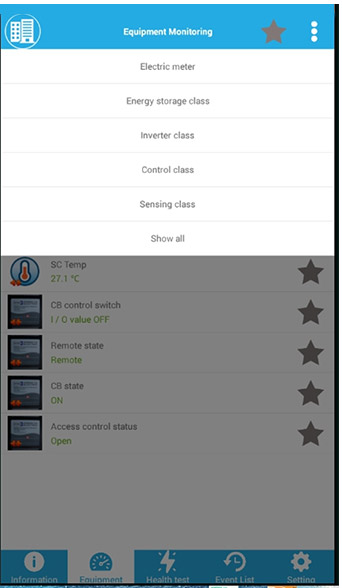

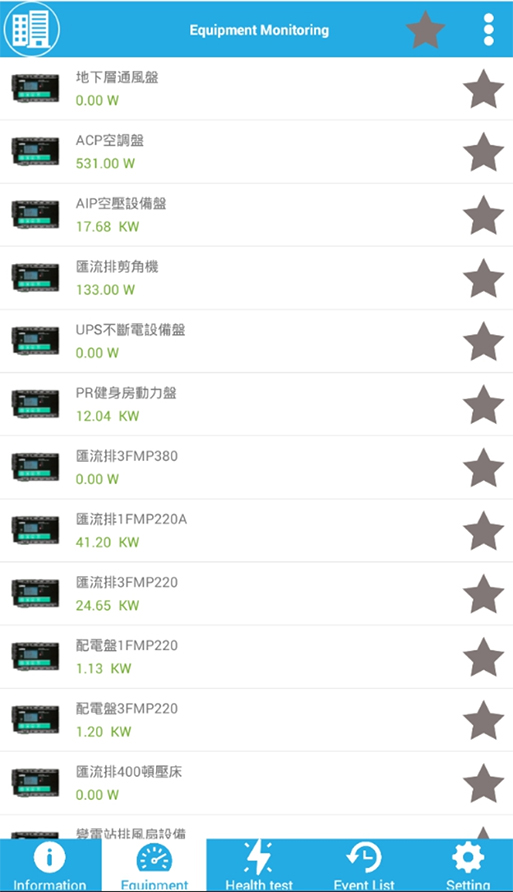

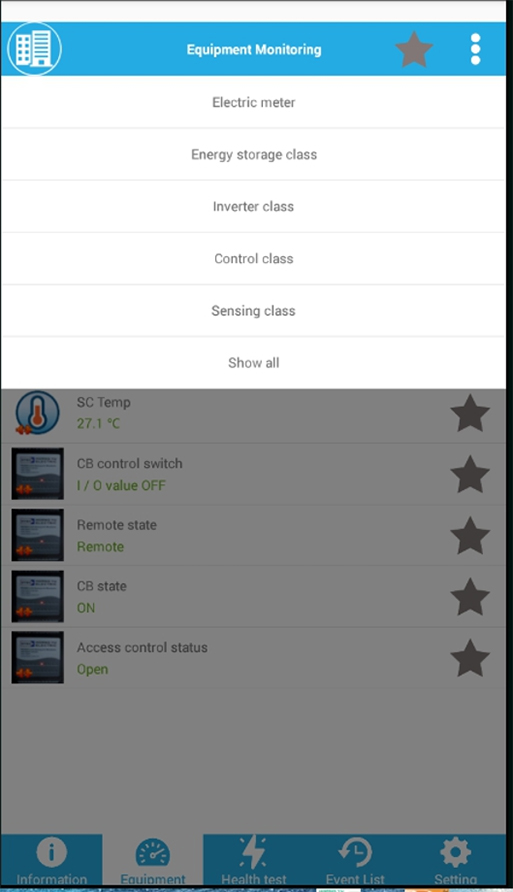

設備選擇
事件紀錄

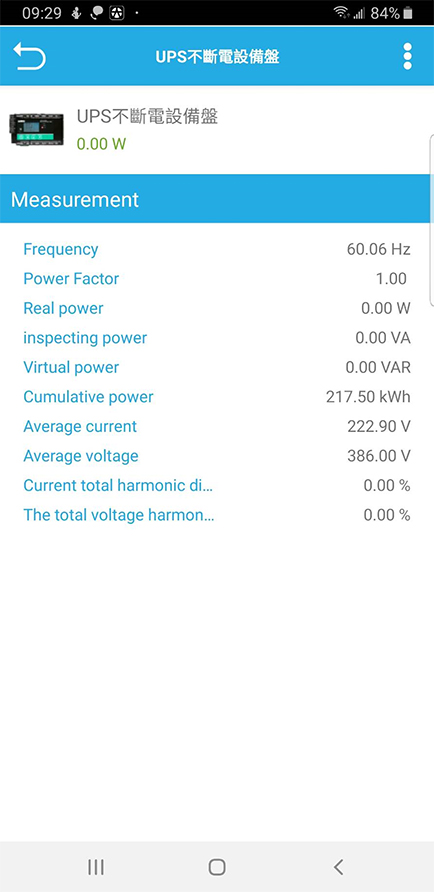

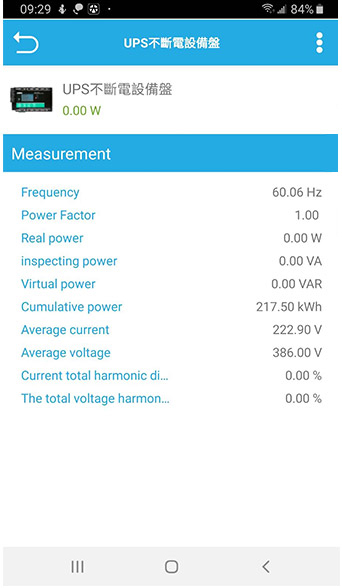

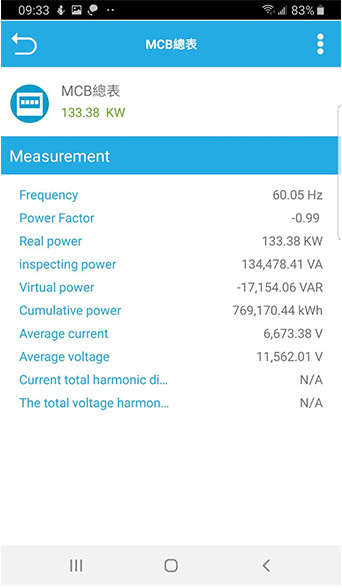

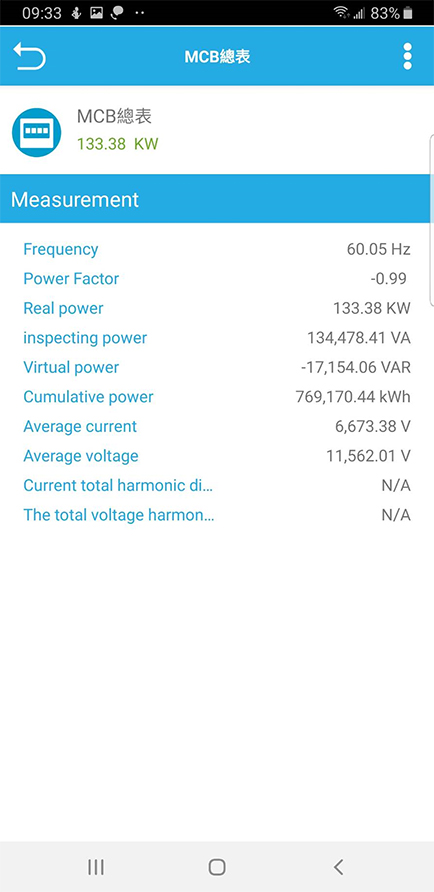

用電資訊
保護電驛

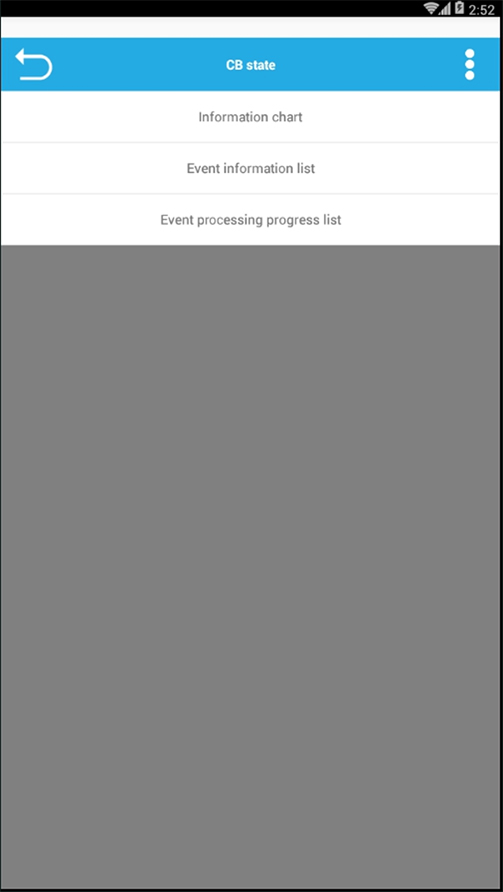

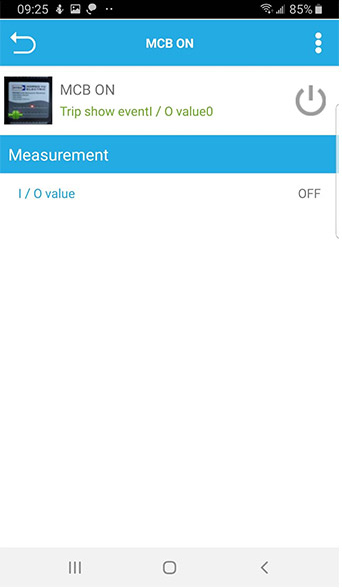

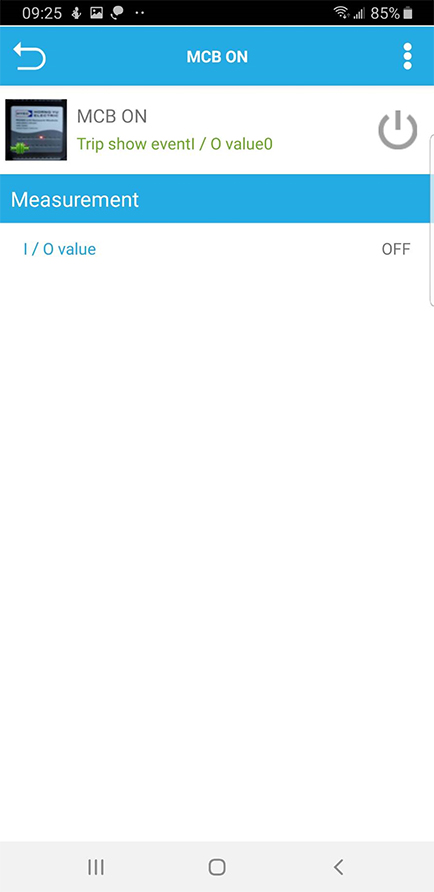

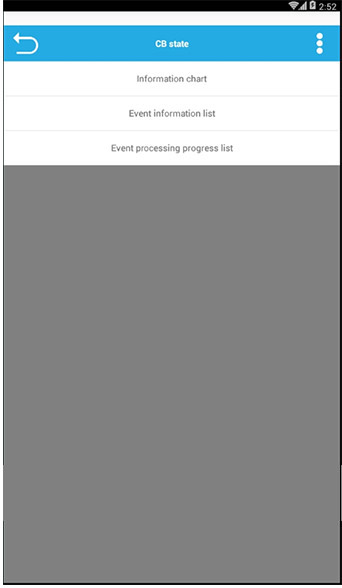

開關狀態

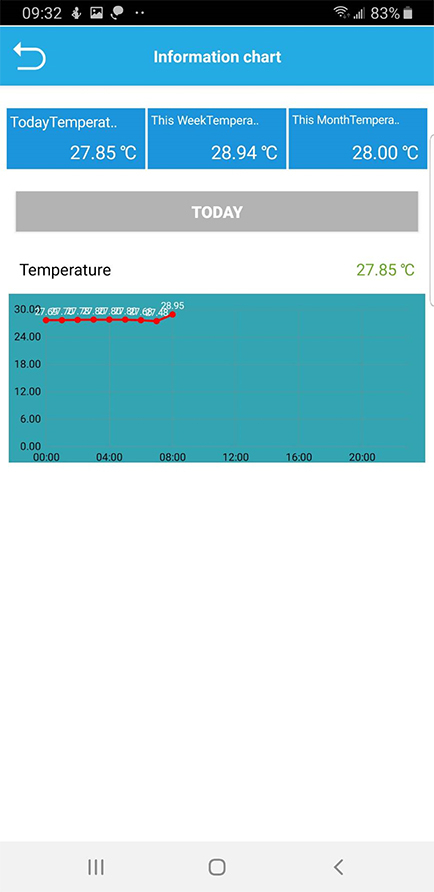

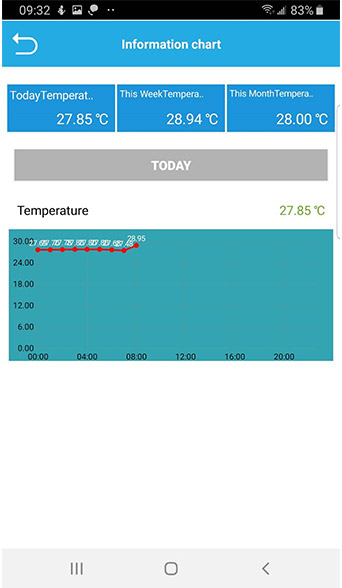

斷路器溫度

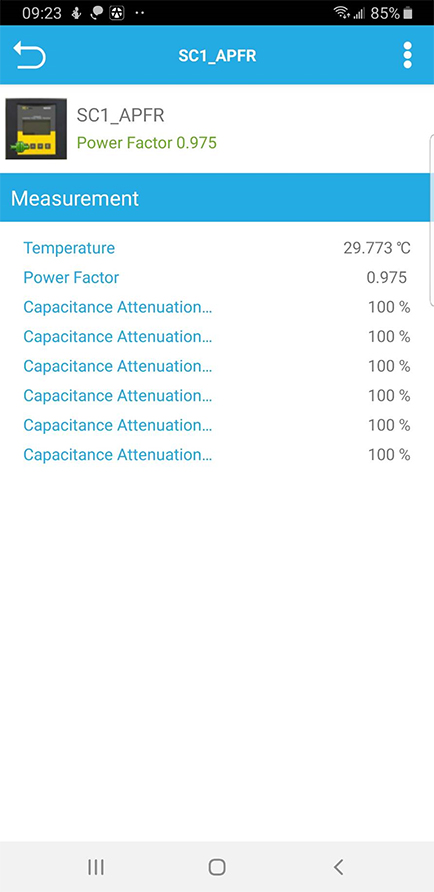

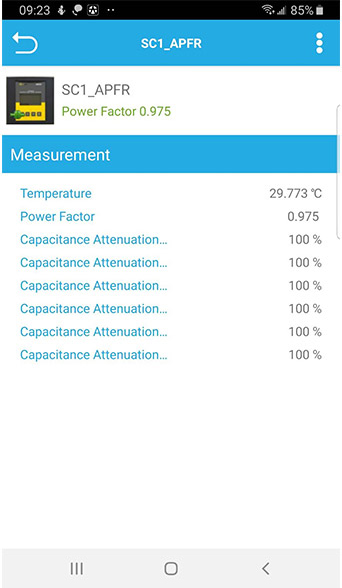

電容狀態
電腦操作介面(Web)

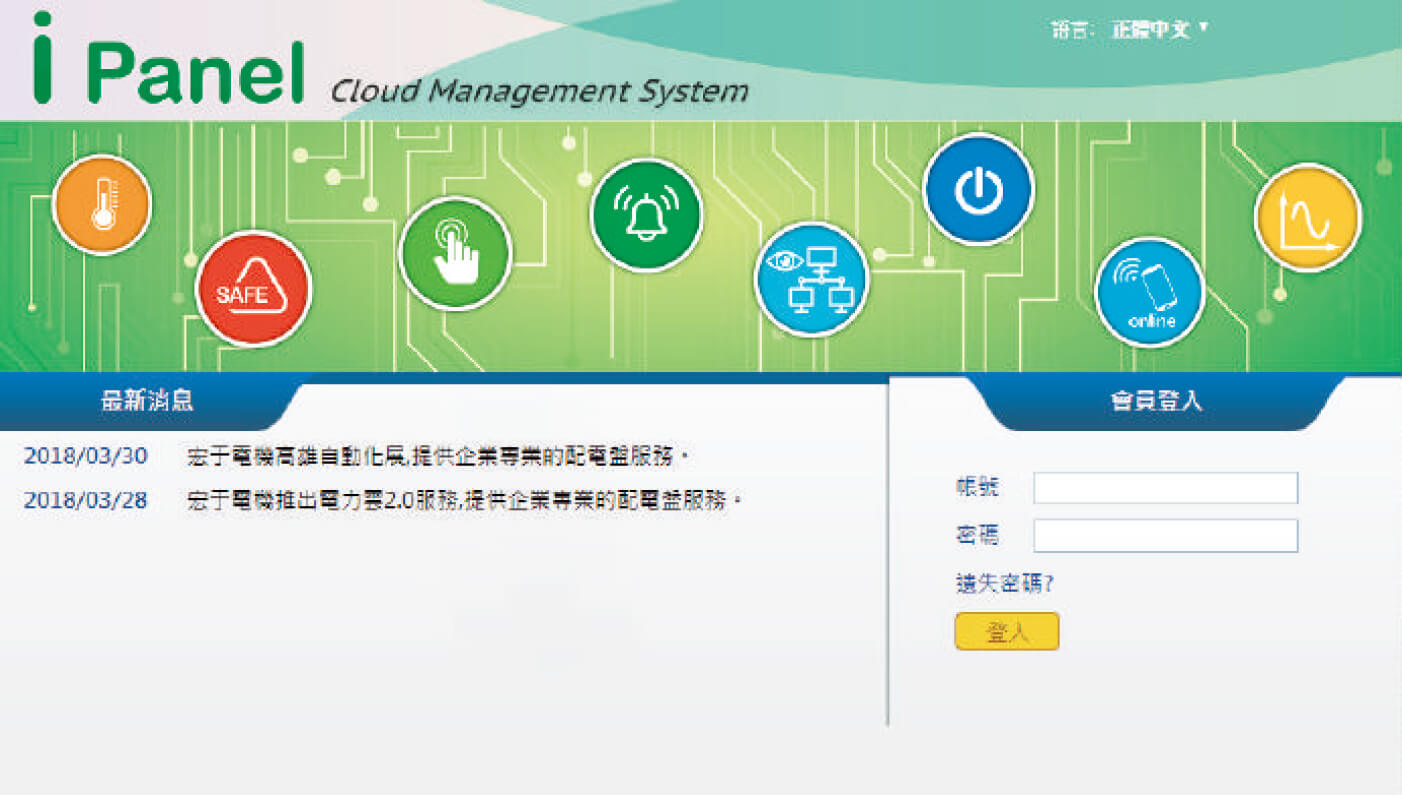

登入頁面

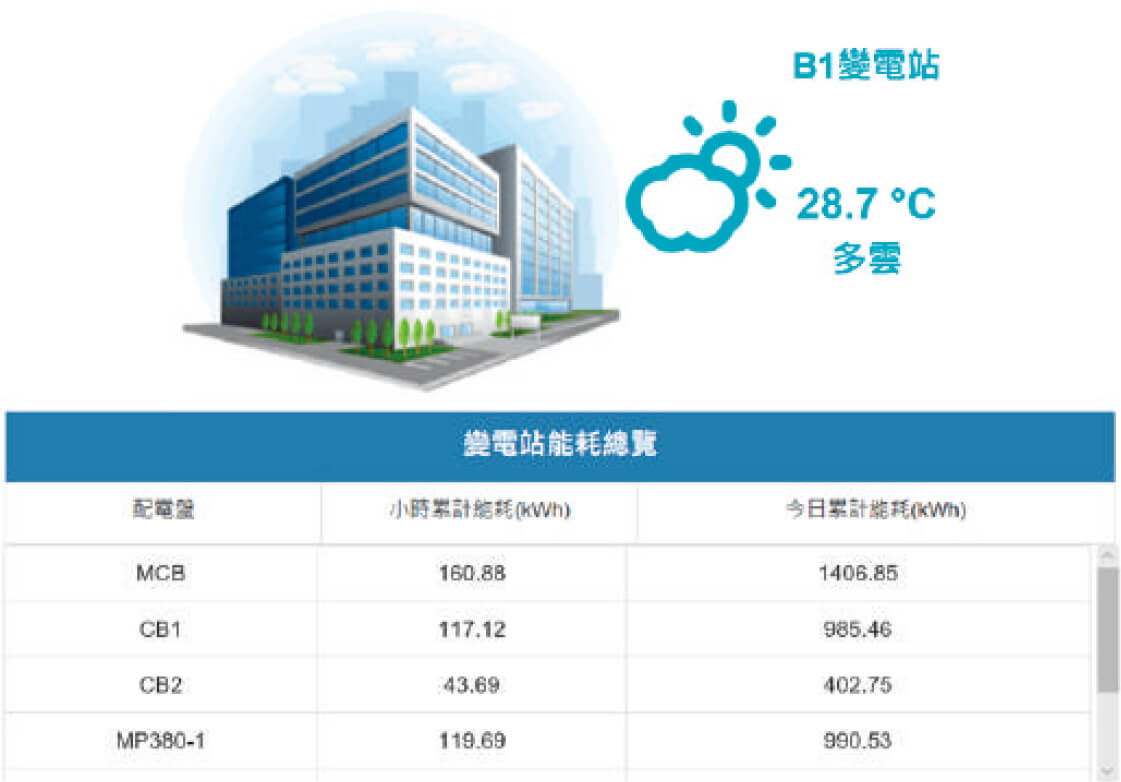

變電站與配電盤健康度看板

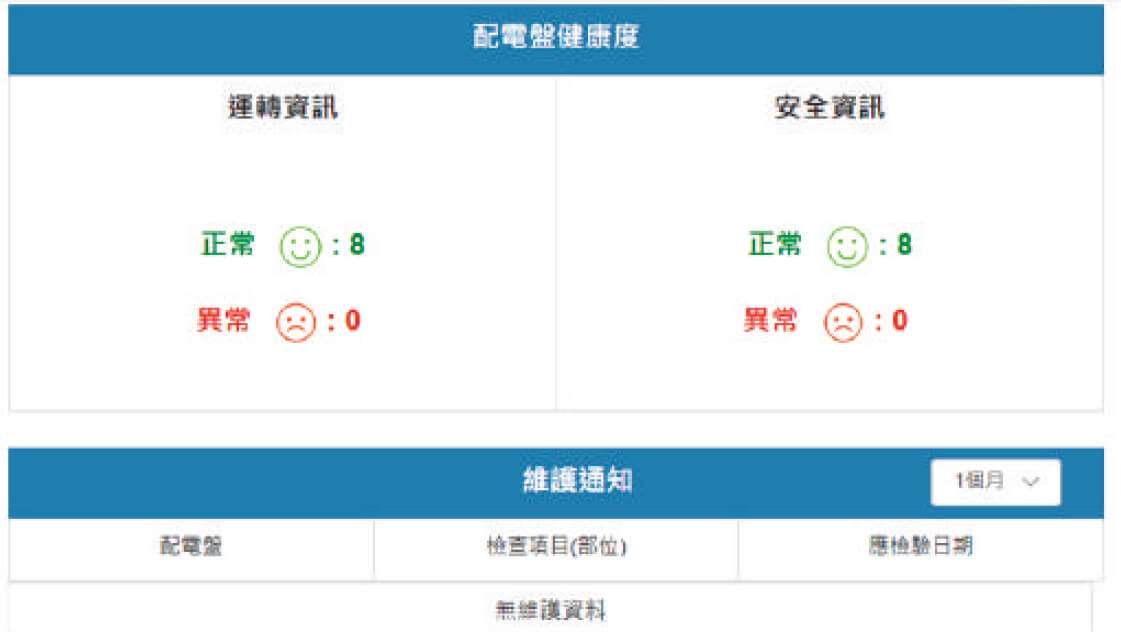

配電盤健康度(AI智能判斷)
- 綠色區間:全部的配電盤健康度判斷皆落於「正常」
- 橙色區間:部分的配電盤健康度判斷落於「警告」
- 紅色區間:全部的配電盤健康度判斷皆落於「異常」

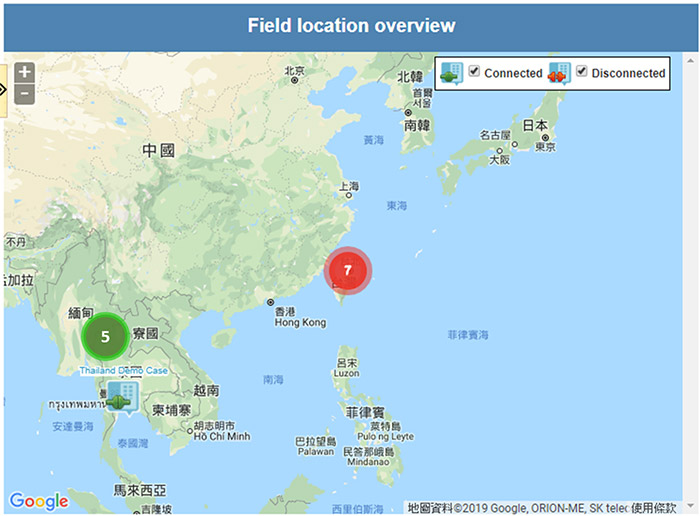

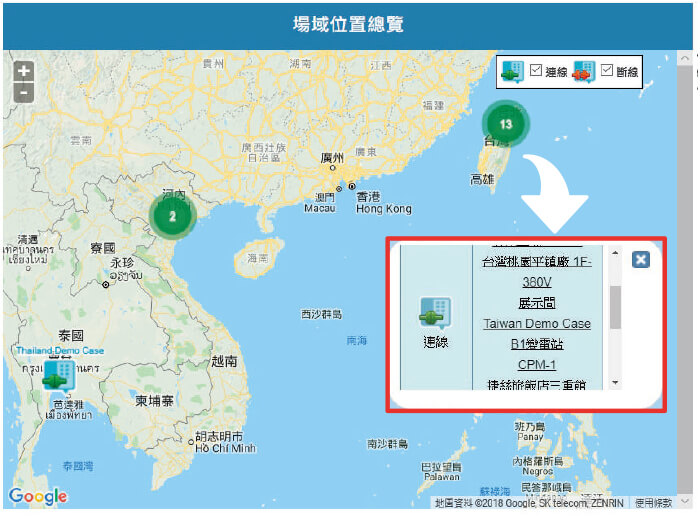

變電站與配電盤管理看板
- 綠：此集合的所有配電盤，皆呈現連線狀態。
- 紅：此集合的所有配電盤，其中有一個呈現斷線狀態。
| 本月異常事件處理進度表 | ||||
|---|---|---|---|---|
| 區域 | 場域 | 未處理 | 處理中 | 已完成 |
| 台灣 | 客戶A | 16 | 11 | 13 |
| 客戶B | 7 | 5 | 3 | |
| 越南 | 客戶C | 10 | 5 | 2 |
| 泰國 | 客戶D | 11 | 8 | 5 |
| 本月異常事件統計表 | |||
|---|---|---|---|
| 區域 | 場域 | 異常事件總數 | 跳脫統計 |
| 台灣 | 客戶A | 16 | 13 |
| 客戶B | 7 | 5 | |
| 越南 | 客戶C | 10 | 5 |
| 泰國 | 客戶D | 11 | 8 |

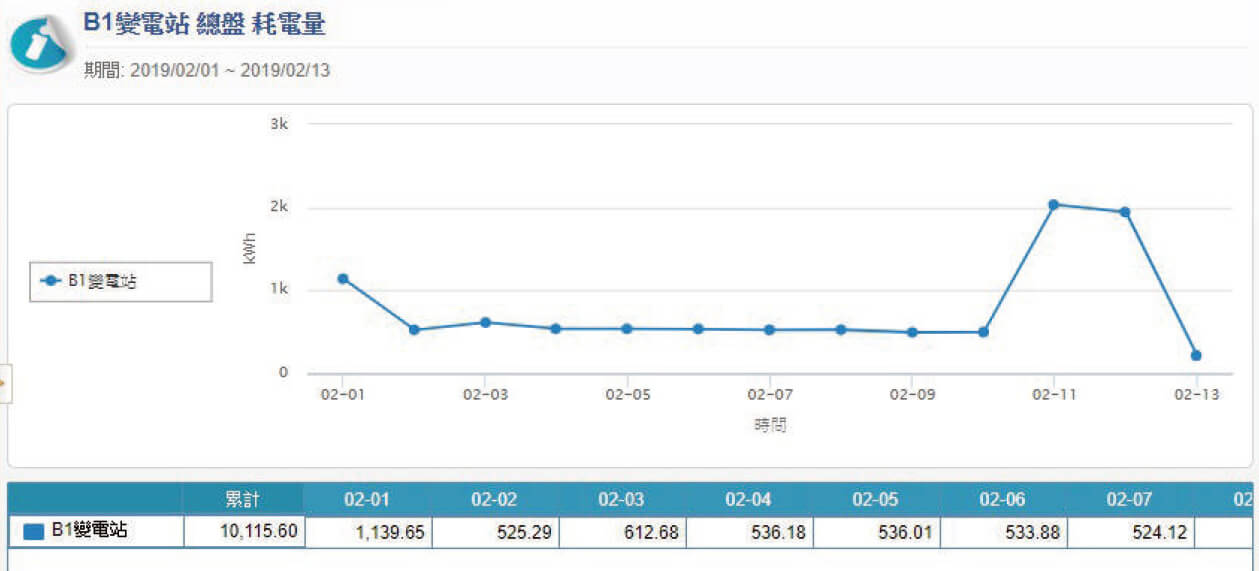

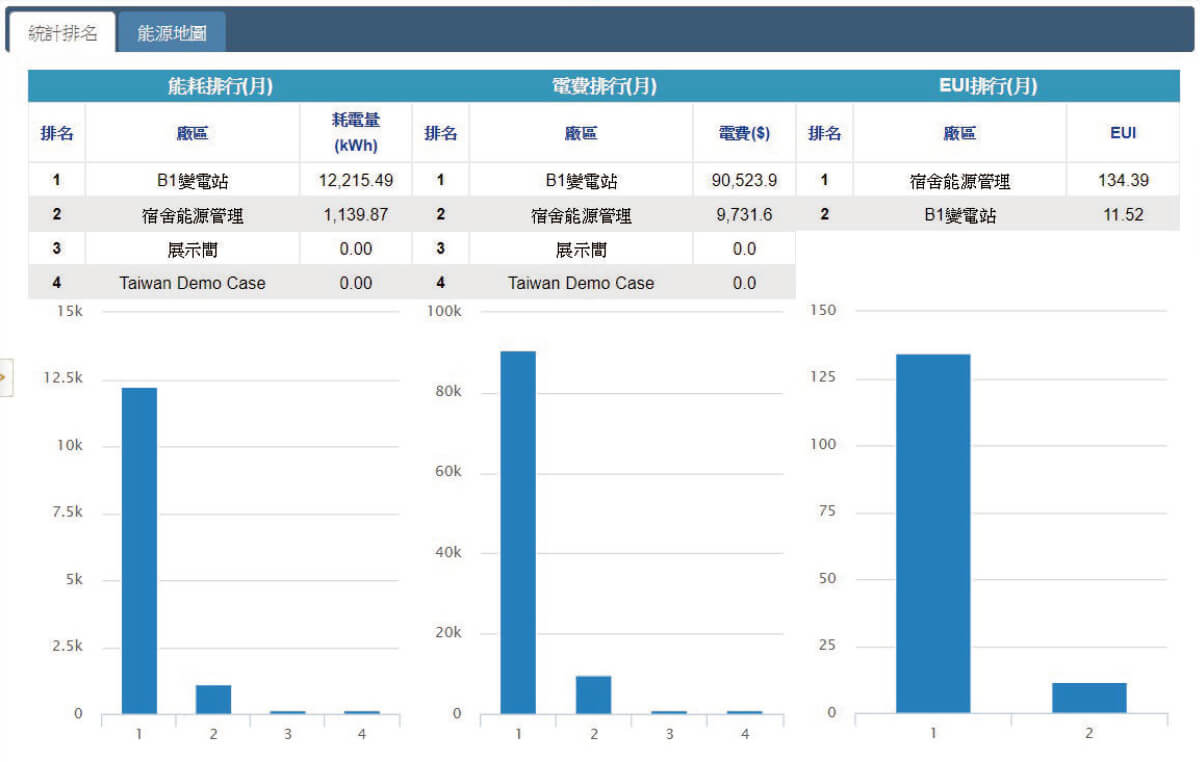

各場域用電量統計
各場域配電盤能耗走勢

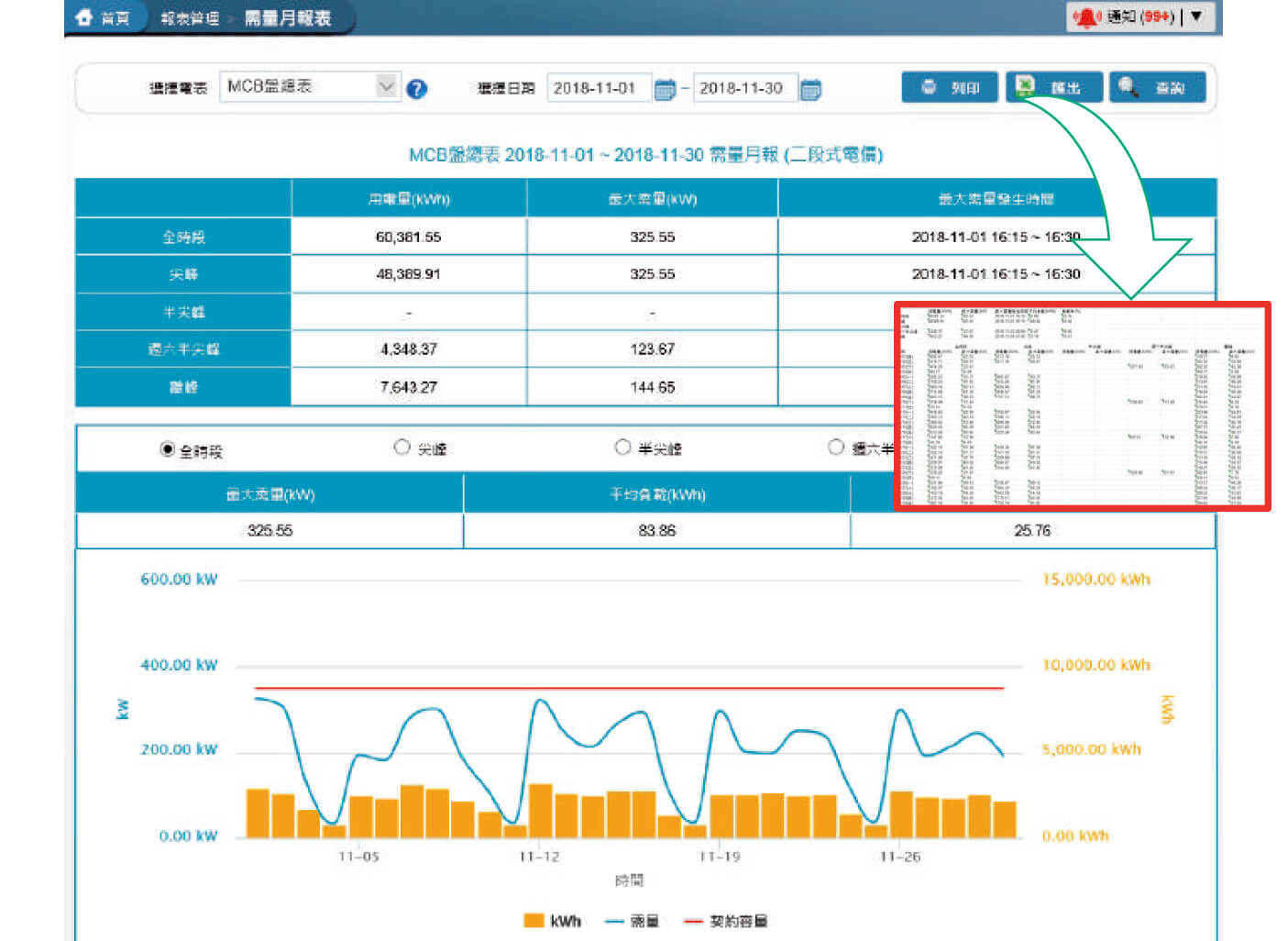

各場域需量分析
可訂閱日報表，系統每日自動mail寄出至客戶信箱。
每顆電表可直接匯出生成 日/月/年數據報表(Excel)

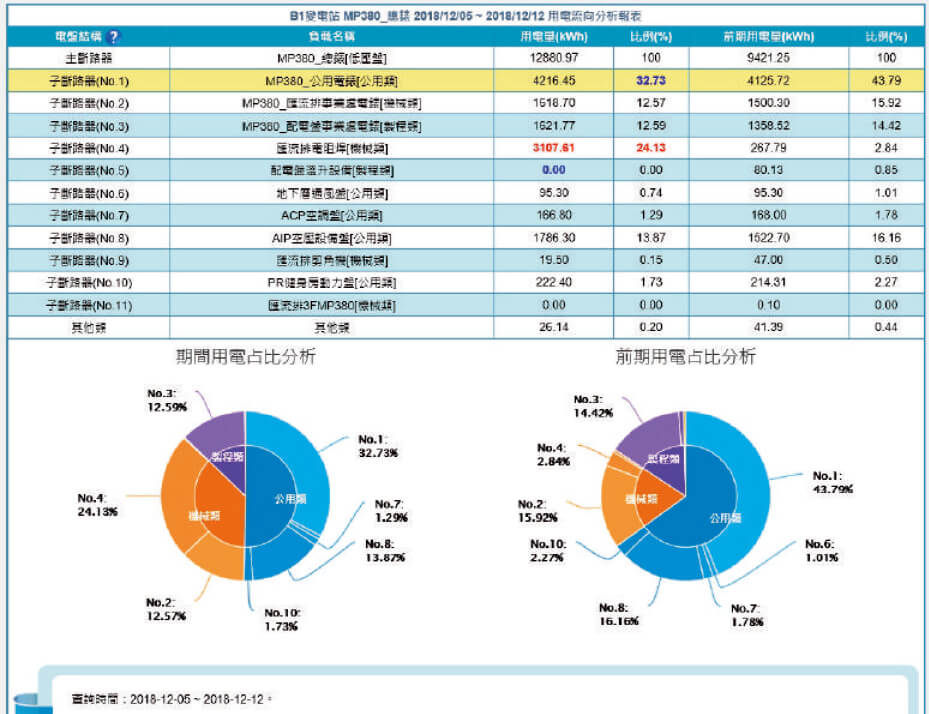

各配電盤用電流向分析
雲端系統可快速分析工廠每個單位用電流向佔比，如製程類/機械類/公用類，並可與前期比較。

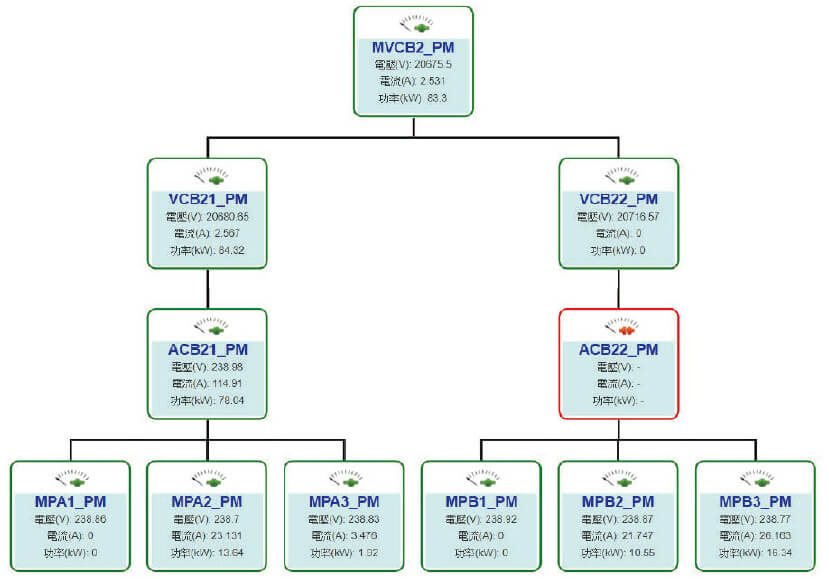

配電盤單線圖看板

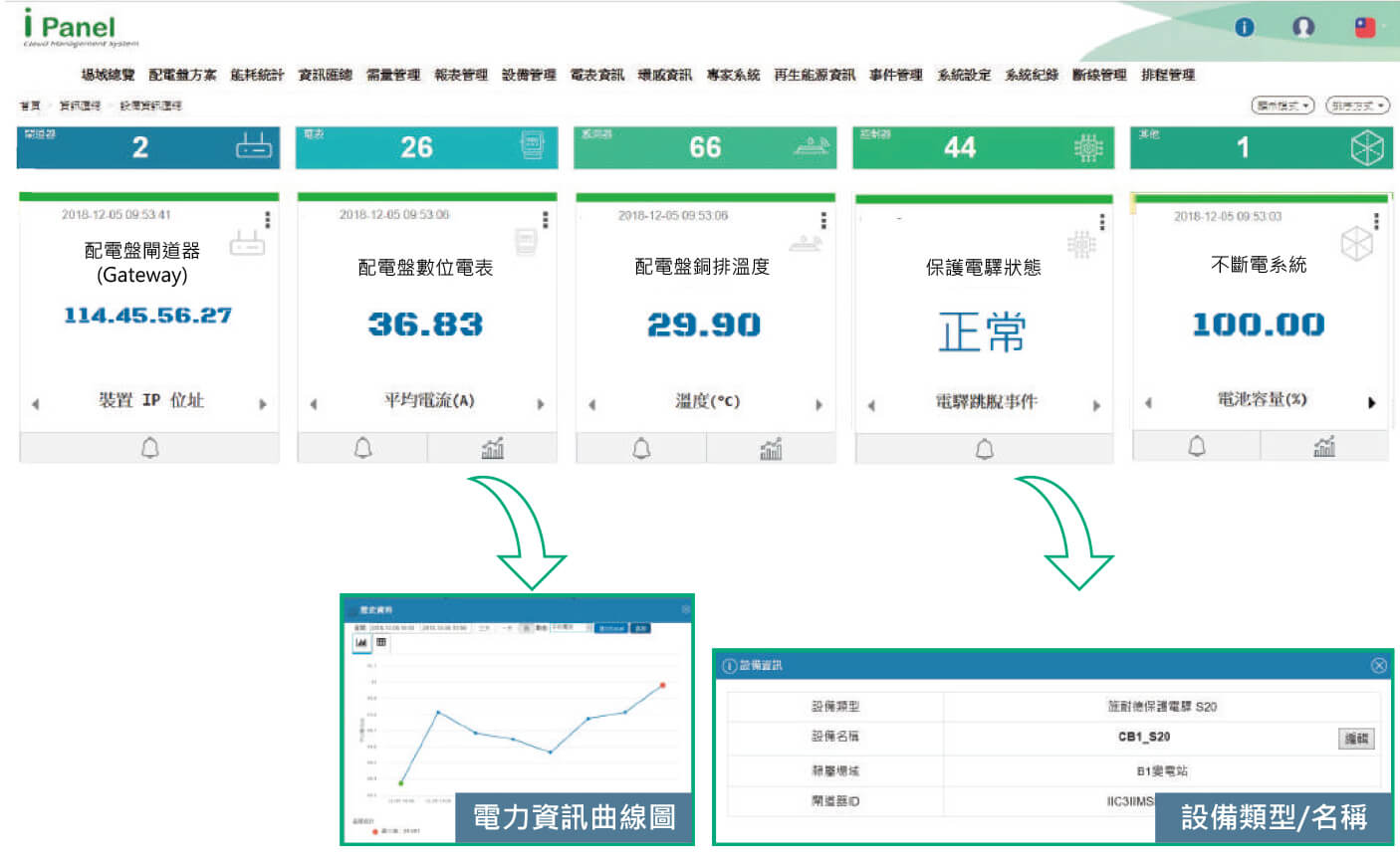

配電盤設備管理看板

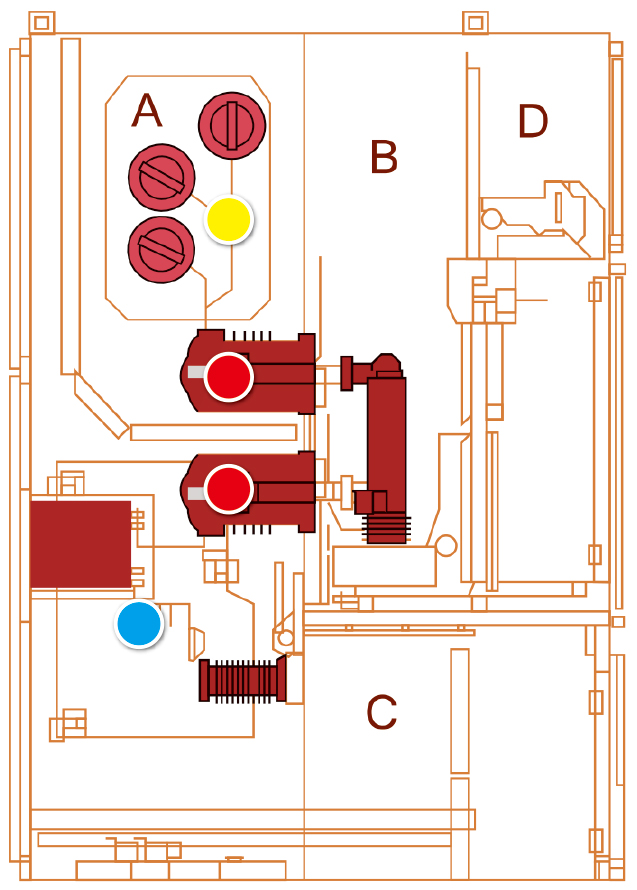

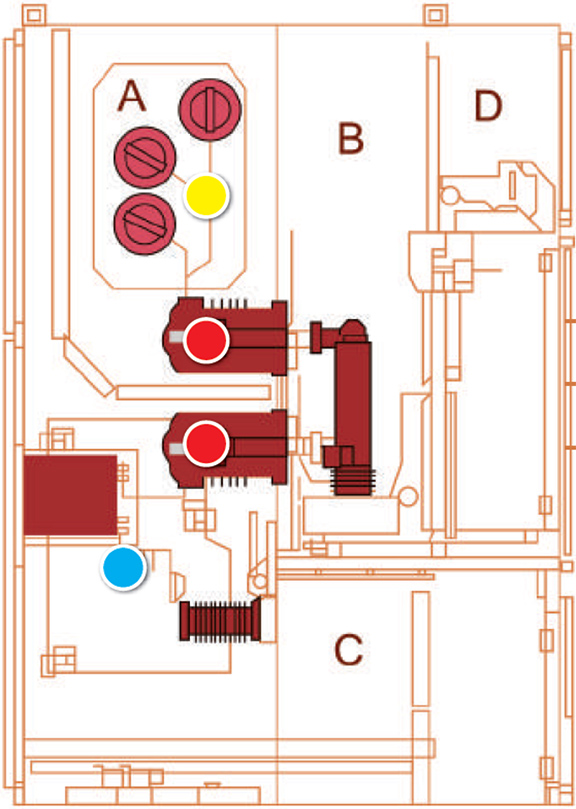

配電盤內溫度事故點
高壓配電盤內最易發生溫度異常處
Busbar
負載異常造成電流消耗趨近安全額度限值銅排接續螺絲鬆動而使接觸電阻升高
Circuit Breaker Joint
斷路器的動、靜觸頭未完全接合機構過度操作導致接觸表面消融
Cable Terminal
電纜端子鬆動而使接觸電阻升高電纜絕緣劣化
溫濕度在線監控
熱點監控(無線感測)

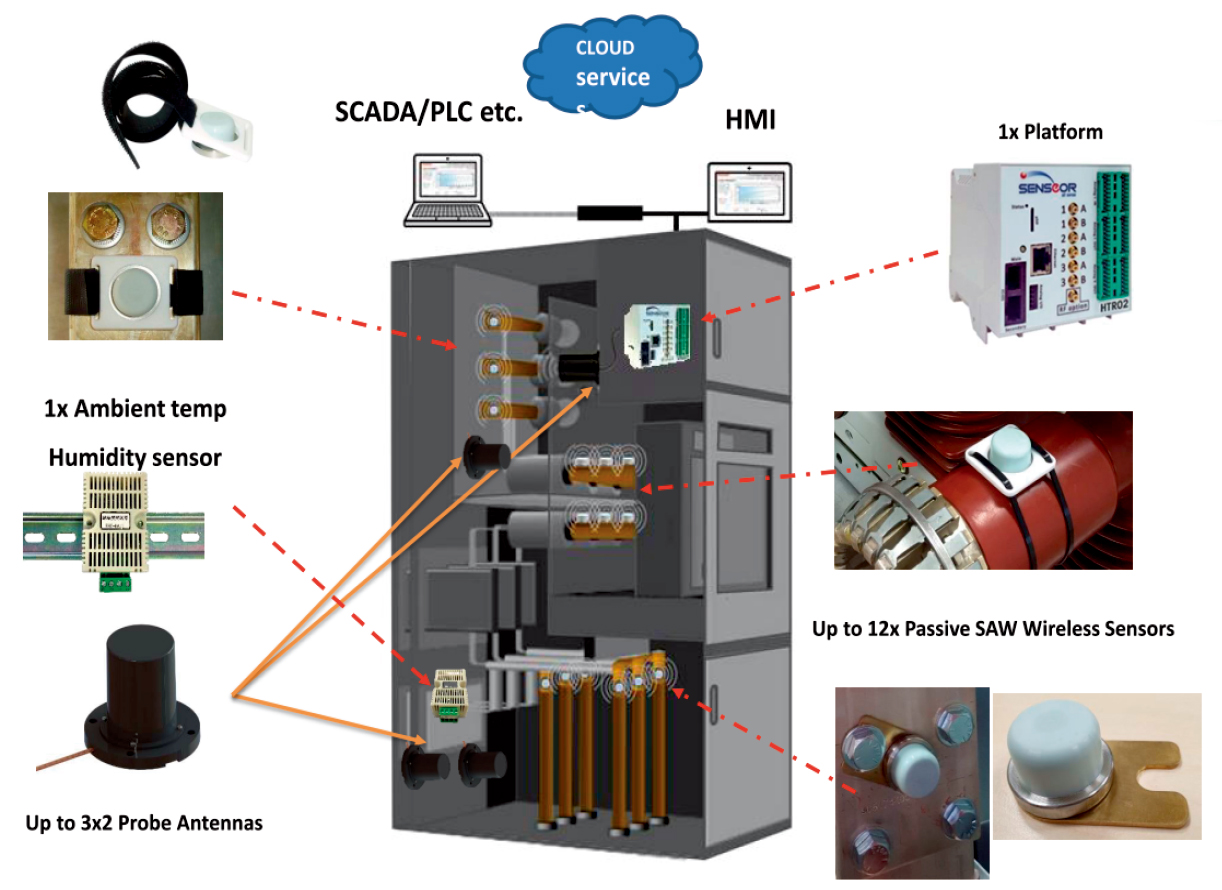

SAW無源無線測溫裝置是一種採用表面聲波技術為基礎的溫度傳感系統，由多個無線傳感器及天線、讀取器所組成，適合安裝於高壓配電盤內，進行斷路器全天候熱點在線溫度感測。
免電池
採用SAW技術-壓電材料自我供電
無線傳輸
無線傳輸採用SAW聲波技術進行無源無線接收與傳輸
測溫速度快
測溫度速度快，且沒有電量消耗困擾
無高壓絕緣問題
無線溫度Sensor體積小，直接安裝於高壓導體上，形成同等電位
永久免維護
Sensor不需更換電池，數據採讀器由直流電，更換不需停電低壓
放電現象偵測
超高頻放電現象偵測功能，做為分隔室內絕緣劣化檢知，強化配電盤安全

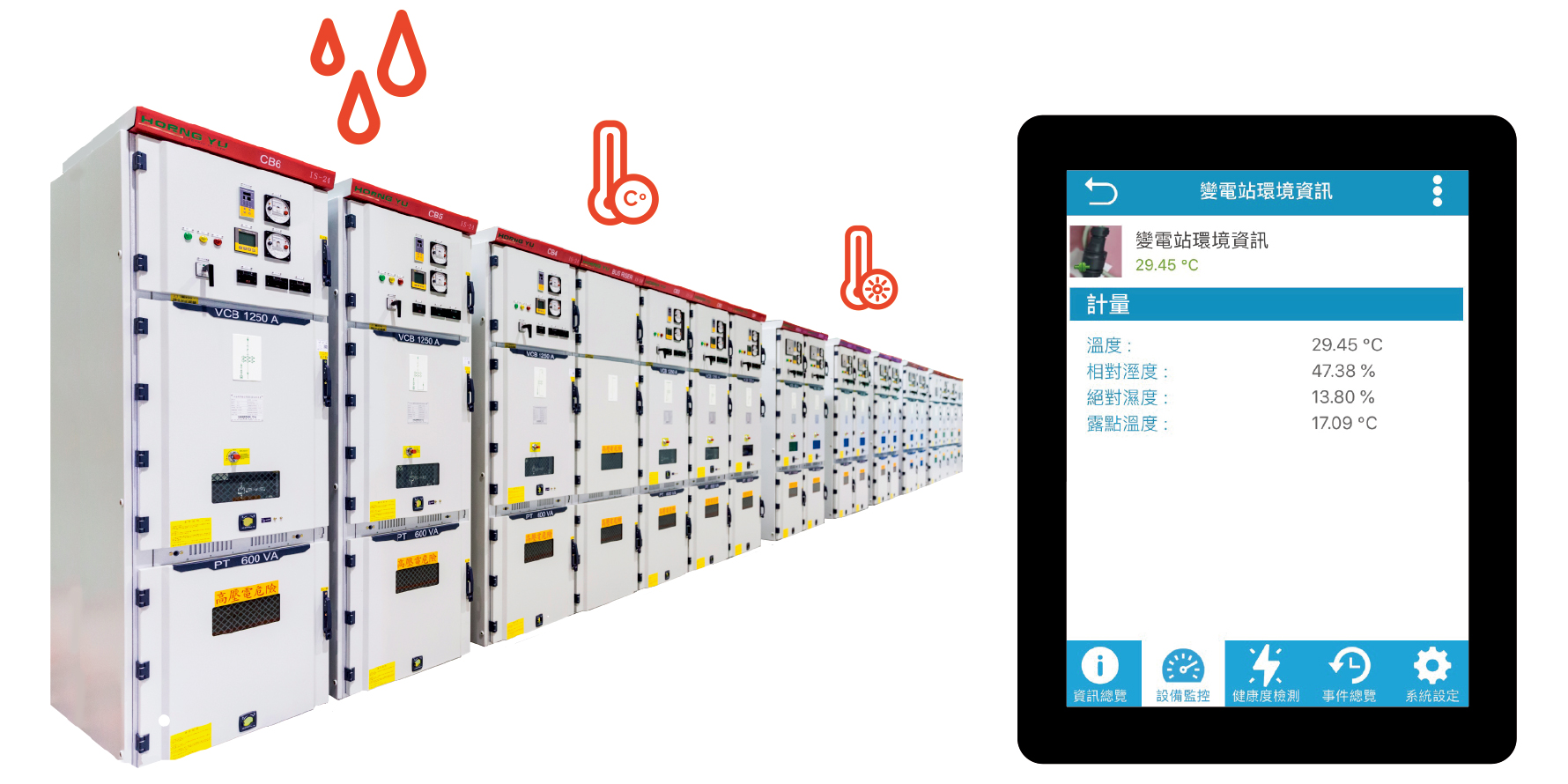

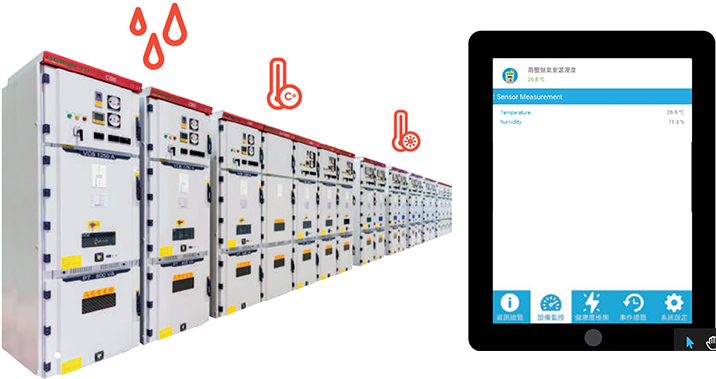

變電站環境溫濕度監控
HSR (Humidity Sensor Reader)
環境溫濕度採讀器可測量變電站內相對濕度及環境溫度，做為配電盤絕緣劣化的重要參數，並帶有通訊功能進行遠端監控。

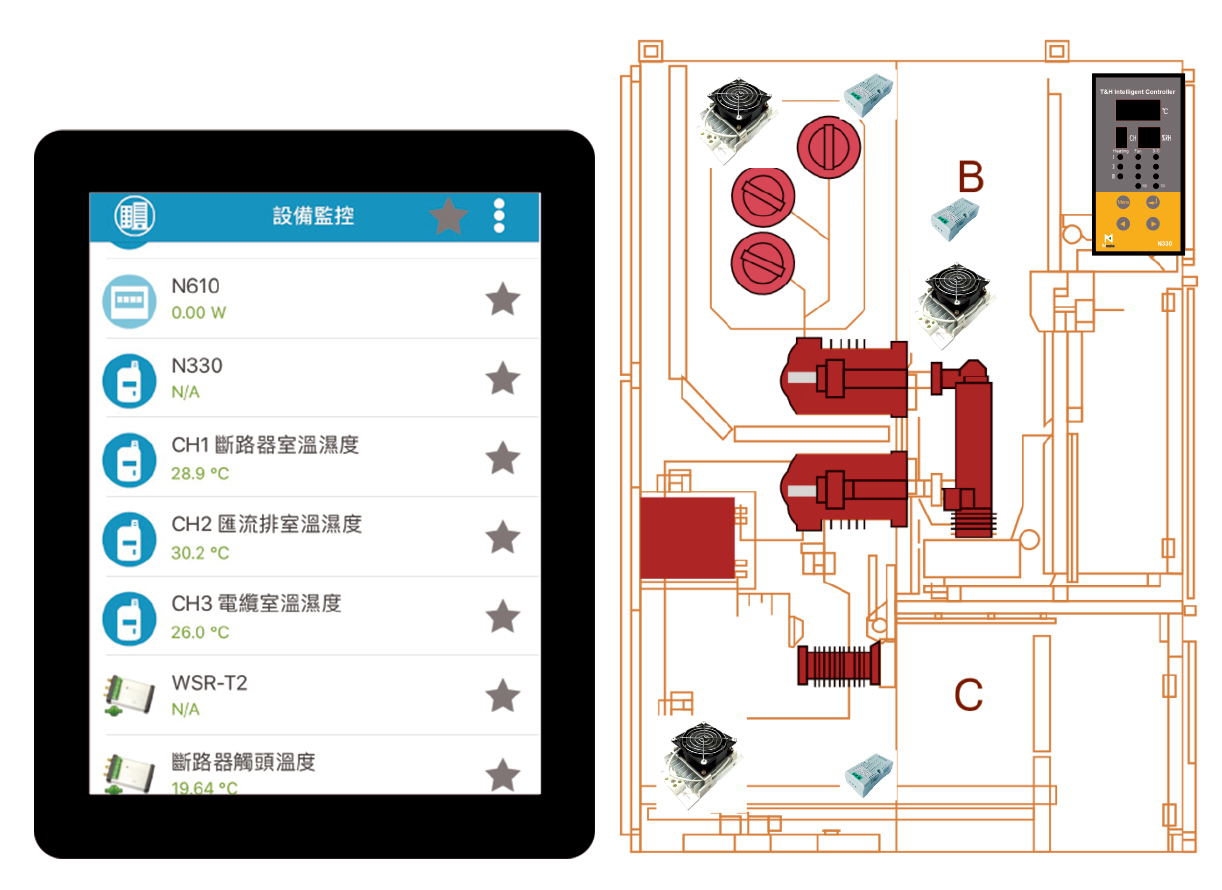

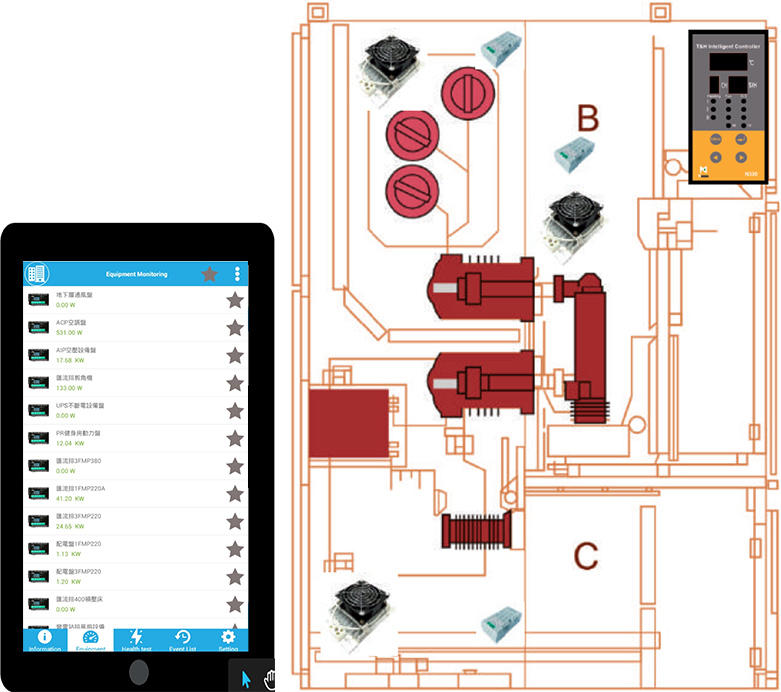

配電盤分隔室溫濕度監控
(CNS 15156-200中置櫃專用)
具有三迴路溫濕度傳感器，可同時對配電盤內三個分隔室(斷路器室、電纜室、匯流排室)進行溫度和濕度監測與控制，並自動使加熱器加熱除濕、風扇啟動散熱等功能，可有效防止配電盤在運轉過程中由於潮濕、爬電、閃絡而引發的各類事故，提高電力系統運行的安全性。

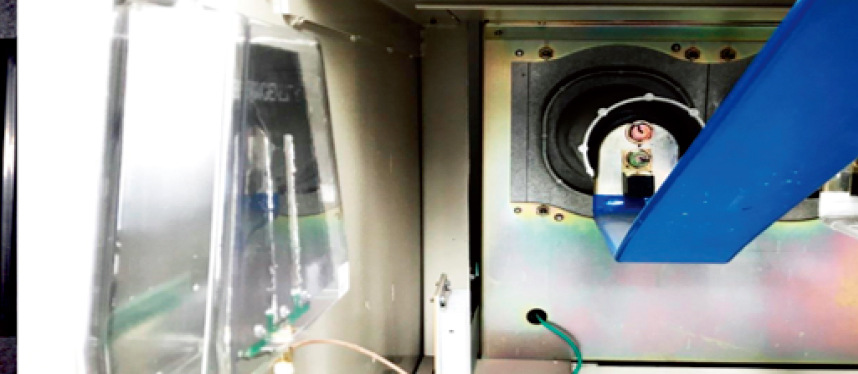

熱點溫度安裝實例

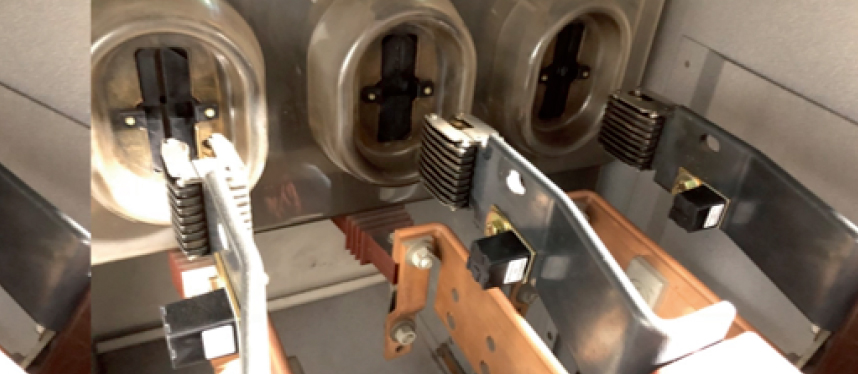

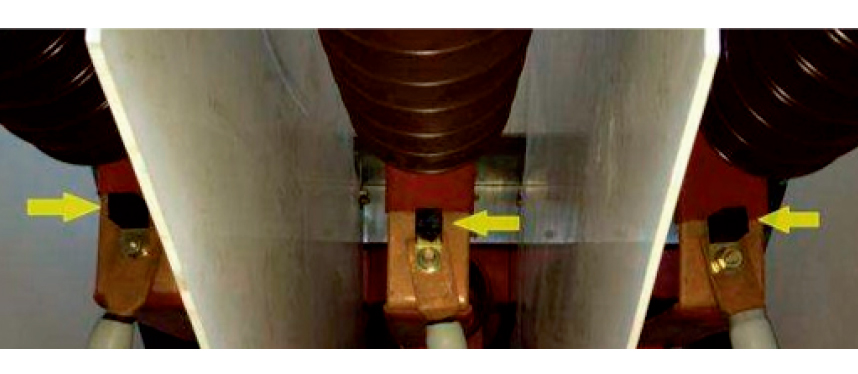

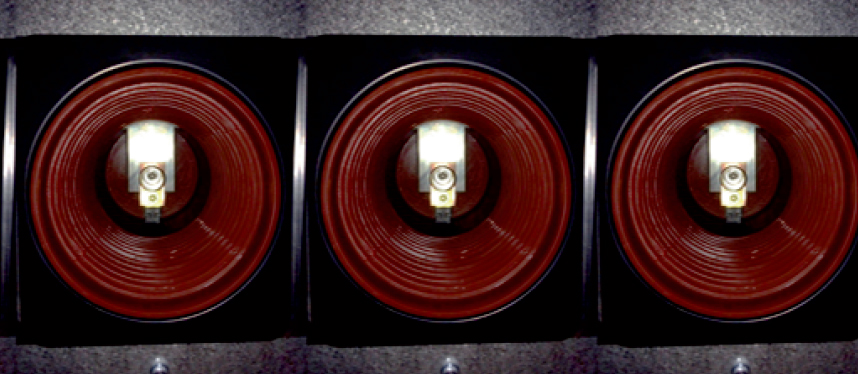

斷路器觸頭溫度
高壓斷路器夾爪溫度偵測
高壓斷路器觸頭溫度偵測
高壓斷路器銅頭溫度偵測

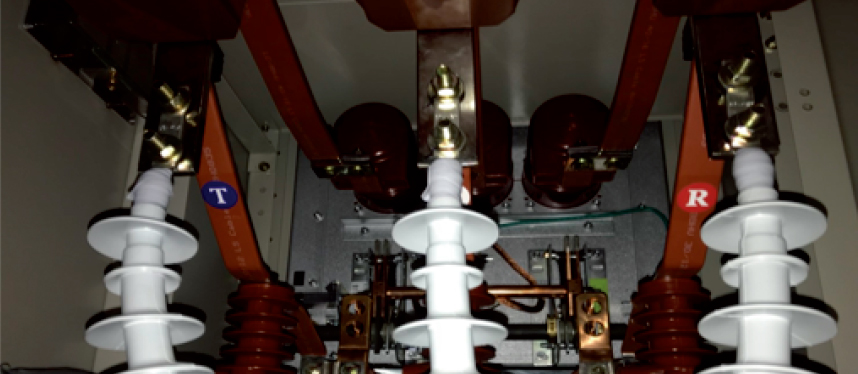

電纜頭溫度

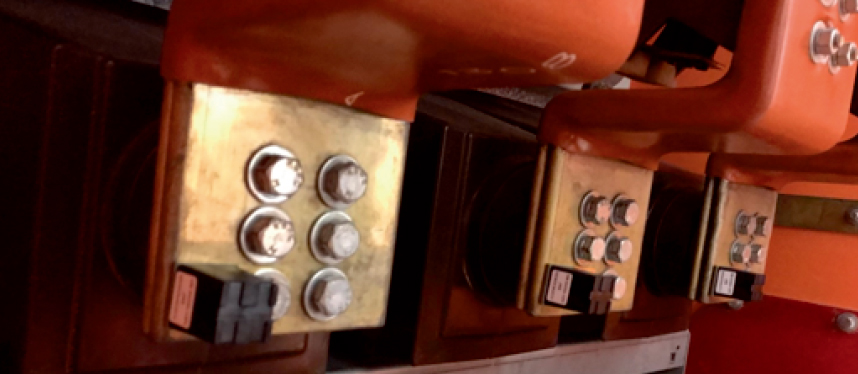

電纜與銅排銜接處溫度偵測
電纜與銅排銜接處溫度偵測
電纜與銅排銜接處溫度偵測

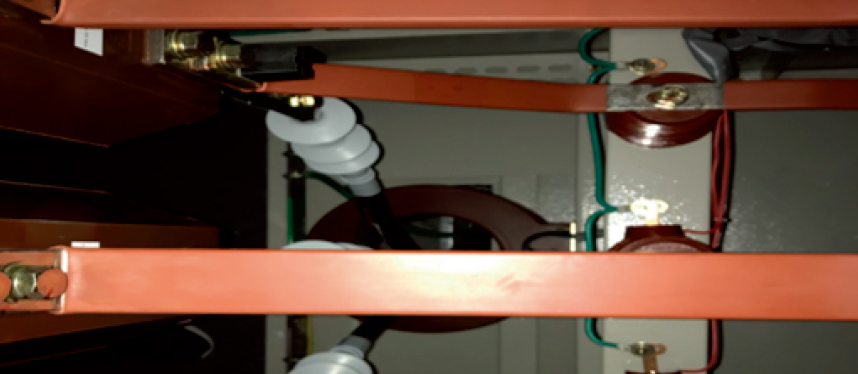

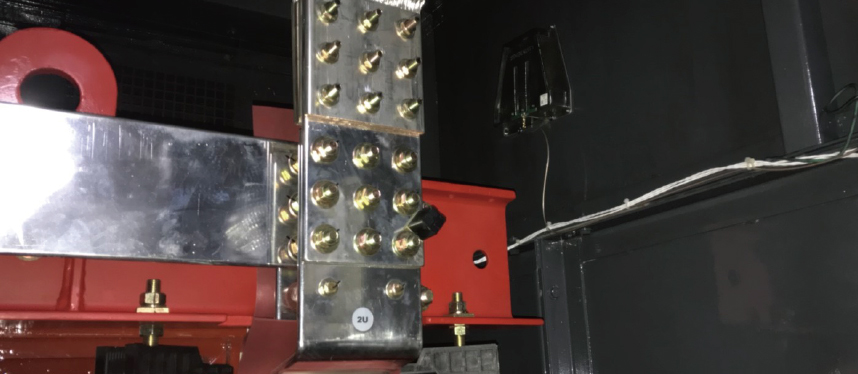

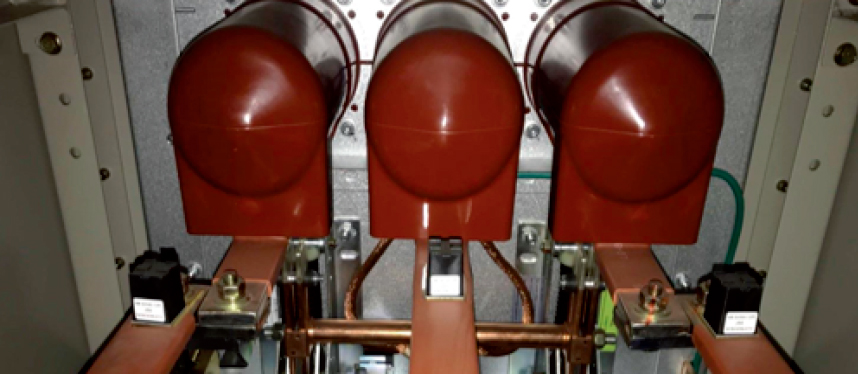

銅排溫度
主銅排溫度偵測
銅排銜接處溫度偵測
引出銅排溫度偵測

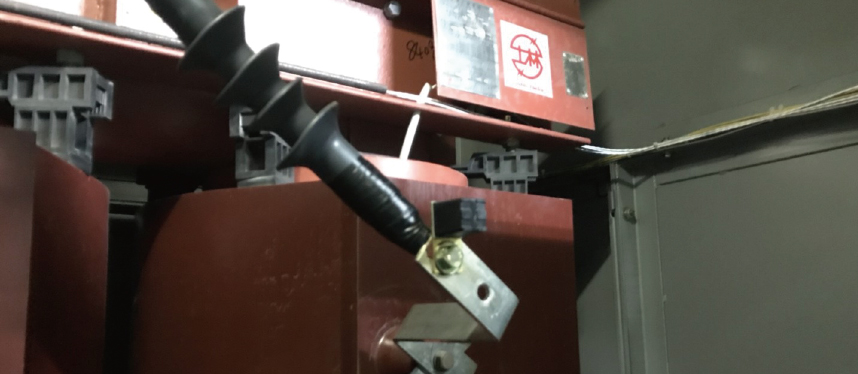

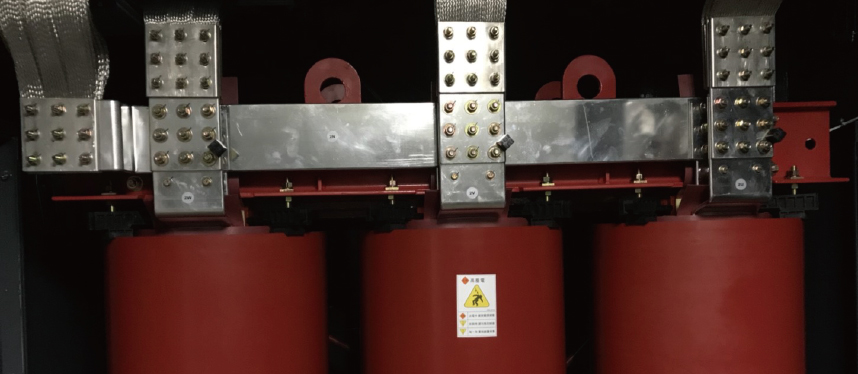

變壓器銅排溫度
高壓變壓器引出銅排銜接處溫度偵測
高壓變壓器引出銅排銜接處溫度偵測
高壓變壓器引出銅排銜接處溫度偵測
